Asus B150-PRO D3 Rev1.04 Mainboard +Blende Intel B150 Sockel 1151 DDR3 HDMI*m904

Asus B150-PRO D3 Rev 1.04 Mainboard + Blende Intel B150 Sockel 1151 DDR3 HDMI

Technische Daten

Prozessor / CPU

Intel® für Prozessoren der siebten und sechsten Generation Sockel 1151 Core™ i7/Celeron®/Core™ i3/Core™ i5/Pentium® Prozessoren

Unterstützt die Intel® Turbo Boost-Technologie 2.0

Unterstützt Intel® 14 nm-Prozessoren

*Die Prozessor-Kompatibilitätsliste finden Sie auf www.asus.com

Chipsatz

Intel® B150

Arbeitsspeicher

Unterstützt Intel® Extreme Memory Profile (XMP)

4 x DIMM, Max. 64GB, DDR3 1600/1333/1866(O.C.) MHz Un-buffered, Non-ECC Memory *1

*Die maximal unterstützte Speicherfrequenz variiert je nach Prozessor.

*Eine Liste freigegebener Speichermodule finden Sie auf der Webseite www.asus.com oder im Benutzerhandbuch.

*Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig.

Grafik

Integrierter Grafikprozessor Intel® HD Graphics

- Unterstützt RGB mit einer max. Auflösung von 1920 x 1200 @ 60 Hz

- Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz

- Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz

Multi-VGA Ausgaben Unterstützung: RGB/HDMI/DVI-D Schnittstellen

Maximaler geteilter Speicher von 1024 MB

Supports up to 3 displays simultaneously

Multi-GPU-Unterstützung

Supports AMD CrossFireX™ Technology

Erweiterungsschächte

1 x PCIe 3.0/2.0 x16 (x16 mode, grau)

1 x PCIe 3.0/2.0 x16 (schwarz, max at x4 mode)

2 x PCIe 3.0/2.0 x1

3 x PCI

Speichersystem

6 x SATA 6Gb/s-Schnittstellen (grau)

LAN

1 x Realtek® RTL8111H Gigabit LAN Controller

ASUS LAN Guard

Audio

8-Kanal Realtek® ALC887 High Definition Audio CODEC *2

LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.

Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference

Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals

Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity

Unterstützt Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite, Anschlusserkennung

USB-Schnittstellen

1 x USB 5Gb/s Schnittstelle (an der Gehäuserückseite, Reversible, Support 3A power output)

4 x USB 3.1 Gen 1 Schnittstellen (2 an der Gehäuserückseite blau, 2 intern)

6 x USB 2.0/1.1 Schnittstellen (4 an der Gehäuserückseite schwarz, 2 intern)

Besondere Features

ASUS Quiet Thermal Solution: Stylish Fanless Design Kühlkörperlösung & MOS-Kühlkörper; ASUS Fan Xpert 2+

ASUS Exclusive Features: Ai Charger; PC Cleaner; Anti-Surge; Mobo Connect; GPU Boost *3; USB 3.0 Boost;  Low EMI Solution; AI Suite 3; ESD Guards

ASUS EPU: EPU

ASUS EZ DIY: ASUS MyLogo 2; ASUS UEFI BIOS EZ Mode; Push Notice; ASUS EZ Flash 3

ASUS 5X Protection II: ASUS LAN Guard - 2.5X higher surge tolerance; ASUS Overvoltage Protection - World-class circuit-protecting power design; ASUS Stainless-Steel Back I/O - 3X corrosion-resistance for greater durability; ASUS DRAM Overcurrent Protection - Prevents damage from short circuits; ASUS DIGI+ VRM - 6 Phase digital power design

ASUS Q-Design: ASUS Q-Slot

Media Streamer

Unterstützte Betriebssysteme

Windows® 10 64bit; Windows® 8.1 64bit; Windows® 7 32bit/64bit *4

Anschlüsse (Rückseite)

1 x HDMI

1 x LAN (RJ45) Schnittstelle

1 x D-Sub

1 x 5Gb/s port USB Type-CTM ( support 3A power output )

1 x DVI-D

3 x Audio-Anschlüsse

4 x USB 2.0

2 x USB 3.1 Gen 1 (blau)

1 x PS/2 Tastatur/Maus Combo-Schnittstelle

interne Anschlüsse

1 x 8-Pin ATX 12V Netzanschluss

1 x 24-Pin EATX Netzanschluss

1 x System panel

1 x COM-Schnittstelle

2 x Gehäuselüfteranschlüsse (2 x 4-pin, black)

1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen

1 x USB 2.0-Anschlüsse unterstützen zusätzlich 2 USB 2.0-Schnittstellen

1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)

1 x Prozessorlüfteranschluss (1 x 4 -pin, white)

1 x S/PDIF-Ausgang

6 x SATA 6Gb/s-Schnittstellen

1 x Clear BIOS-Taste

BIOS

128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS3.0, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 3, ASUS CrashFree BIOS 3, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information

Verwaltung

WfM 2.0, DMI 3.0, WOL by PME, PXE

Formfaktor

ATX Formfaktor; 12 " x 8.6 " ( 30.5 cm x 21.8 cm )

Anmerkung

*1: Due to Intel® chipset limitation, DDR3 1866 MHz and higher memory modules on XMP mode will run at the maximum transfer rate of DDR3 1866 Mhz.

*2: Use a chassis with HD audio module in the front panel to support an 8-channel audio output.

*3: The function supported varies by processor

*4: Please refer to ASUS website and download “Windows® 7 installation guide” and “ASUS EZ installer” to install Windows® 7.

Lieferumfang

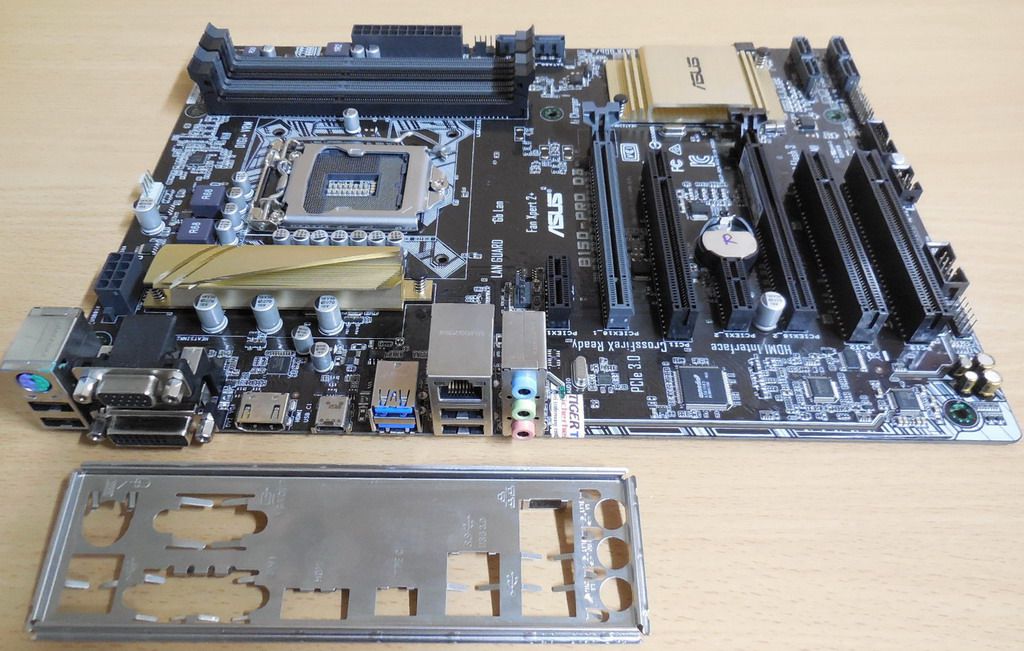

Das Mainboard inkl. Blende * ohne weiteres Zubehör * gebraucht *

Abbildung ähnlich
