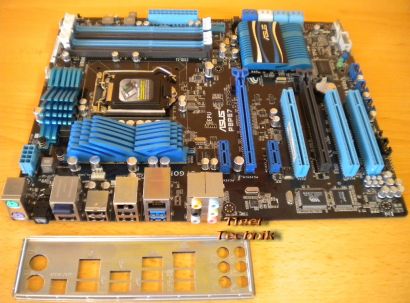

ASUS P8P67 Intel® P67-Plattform B3 So1155 Quad USB 3.0- SATA 6Gb,s + Blende*m162

ASUS P8P67 Intel® P67-Plattform B3 Revision

Sockel 1155 Quad USB 3.0- SATA 6Gb/s

Der neue Standard auf der Intel® P67-Plattform REV 3.0 - DIGI+ VRM - Digital-Power-Design

Dual Intelligent Processors 2-Technologie inklusive DIGI+ VRM

Digital Power Design: Der neue Standard
Die brandneue Dual-Intelligent- Processors -Technologie von ASUS besteht aus zwei innovativen Chips - dem EPU- (Energy Processing Unit) und dem TPU-Chip (TurboV Processing Unit). Die Dual-Intelligent- Processors 2-Technologie inklusive DIGI+ VRM Digital-Power-Design ermöglicht eine ganz neue Dimension der Systemkontrolle, indem sie dem Benutzer die Möglichkeit bietet, die PWM-Spannungs- und Frequenzmodulation mit minimalem Energieverlust über die BIOS-Einstellung anzupassen.
Außerdem ermöglicht die exklusive Benutzeroberfläche die Steigerung des Overclockingspielraums, so dass das volle Leistungspotenzial des Prozessors ausgeschöpft werden kann. Mit der BIOS-Funktion „Spread Spectrum“ wird die VRM-Frequenz dynamisch angepasst, um die Störstrahlung zu reduzieren und so die Stabilität des Systems zu verbessern. Somit kann der Benutzer mit ASUS DIGI+ VRM die Spannungen und Frequenzen der einzelnen Komponenten noch flexibler und präziser einstellen, um somit eine höhere Leistungsfähigkeit, zuverlässige Systemstabilität und eine größere Energieeffizienz zu erhalten.

DIGI + VRM  Die neue Ära des Digital-Power-Designs
Die VRMs oder auch Spannungsreglermodule genannt gehören zu den wichtigsten Komponenten des Mainboard-Designs. Da sie die Aufgabe haben, den Prozessor mit der nötigen Spannung zu versorgen, müssen die Spannungsreglermodule die Leistungsaufnahme des Prozessors intelligent ermitteln und die Leistung dementsprechend genau anpassen. ASUS DIGI+ VRM ist eine innovative, branchenführende Technologie, die die Intel® VRD12-Spezifikationen nativ unterstützt und somit eine weitaus höhere Performance als mit analogen Designs erreicht.


Vorteile des ASUS DIGI+ VRM Digital-Power-Designs
Im Gegensatz zu vorherigen VRD-Versionen nutzt Intel® VRD12 digitale Signale (SVID) anstelle von analogen Signalen. Um die optimale Spannungsversorgung zu gewährleisten hat ASUS das DIGI+ VRM-Design entwickelt, in welches die neue Technologie integriert wurde.

  Schnellere Messungen und Reaktionen: Das ASUS DIGI+ VRM-Design nutzt einen digitalen Controller, der im Gegensatz zu einem analogen Controller selbst die Spannungsbedürfnisse der aktuellsten Prozessormodelle erfüllt. Je leistungsfähiger der Prozessor, desto enger ist der Toleranzbereich für die Spannungsschwankungen. Damit dieser eingehalten werden kann, nimmt der digitale Controller die entsprechenden Anpassungen vor.

Verbesserte Kühlung: Das exklusive Dual-Driver- und MOS-Design vergrößert die Oberfläche zur Wärmeabfuhr. Durch die Verteilung der Komponenten auf einen größeren Bereich wird die Kühlung beschleunigt und die Zuverlässigkeit und Stabilität des Systems gesichert.

  Doppelte Prozessorspannungsversorgung: Neben der effizienten Kühlung bietet das Dual-Driver- und MOS-Design zudem die doppelte Prozessorspannungsversorgung mit zwei kompletten Leistungsstufen. Das Ergebnis ist eine größere Phasenlast-Toleranz, so dass der Prozessor nie auf die benötigte Spannung warten muss. Auf diese Weise erhöhen sich automatisch die Performance sowie das Übertaktungspotenzial.



Aktive Kühlung für extreme Belastbarkeit mit Super Cool VRM
Das ASUS DIGI+ VRM-Design bietet ein intelligentes Energiemanagement, mit dem die Belastung für jede Power-Phase einzeln abgestimmt wird, indem die Temperaturen der Spannungsreglermodule ermittelt werden. Dadurch erreichen die Komponenten nicht nur eine längere Lebensdauer, sondern werden auch optimal gekühlt.

   TPU Der ultimative Turbo-Prozessor
Steigern Sie ganz einfach die Performance ihres Systems mittels des TPU-Schalters auf dem Board oder mit der AI Suite II. Der TPU Chip bietet präzise Kontroll- und erweiterte Überwachungfunktionen per Auto Tuning und TurboV. Auto Tuning übertaktet automatisch das System, während TurboV weitreichende manuelle Anpassungen der CPU-Leistung ermöglicht.


   EPU  Stomsparlösung für das gesamte System
Die EPU ermittelt die aktuelle PC-Auslastung und teilt die Energie in Echtzeit intelligent ein, um so im ganzen System effektiv Strom zu sparen. Sie sorgt automatisch für den optimalen Energieverbrauch einzelner Komponenten.

   BT GO!  Unendliche Möglichkeiten mit der neuen Bluetooth*-Technologie
Die integrierte Bluetooth-Lösung ermöglicht die einfache und schnelle Verbindung zu Bluetooth-Geräten ganz ohne einen zusätzlichen Adapter. ASUS BT GO! verfügt über sieben spezielle Features, die eine bemerkenswerte Weiterentwicklung in der Nutzung der Bluetooth-Technologie darstellen. Dazu gehören Folder Sync, BT Transfer, BT Turbo Remote, BT-to-Net, Music Player, Shot and Send sowie der Personal Manager. Auf all diese Funktionen hat der Benutzer über die exklusive und besonders benutzerfreundliche ASUS-Oberfläche Zugriff.
* Die Bluetooth-Wortmarke sowie die Logos sind Eigentum der Bluetooth SIG Inc. Jegliche Nutzung dieser Zeichen durch die ASUSTek Computer Inc. ist lizensiert. Weitere verwendete Warenzeichen und Markennamen sind Eigentum der jeweiligen Besitzer.

   EFI BIOS (EZ-Modus) Die flexible und einfache BIOS-Benutzeroberfläche
ASUS EFI BIOS ist eine sogenannte erweiterbare Firmware-Schnittstelle (Enhanced Firmware Interface - EFI), die kompatibel zur uEFI-Architektur ist. Das benutzerfreundliche Interface bietet erstmals eine grafische Schnittstelle und löst damit die bisherige ausschließliche Bedienung des BIOS über die Tastatur ab und ermöglicht die flexible und komfortable Eingabe per Maus. Benutzer können somit das neue EFI BIOS genauso einfach und unkompliziert bedienen wie ihr Betriebssystem. Der exklusive EZ-Modus zeigt häufig aufgerufene Setup-Informationen an, während der erweiterte Modus speziell für erfahrene Performance-Enthusiasten entwickelt wurde, die komplexere Systemeinstellungen vornehmen wollen.

Unterstützt Festplatten mit mehr als 2,2TB
ASUS EFI BIOS unterstützt nativ Festplatten mit mehr als 2,2TB mit 64-bit und voller Speicherplatz-Nutzung. Somit bietet es weitaus mehr Möglichkeiten als herkömmliche BIOS-Versionen.

Exklusive ASUS- Benutzeroberfläche

EZ Modus - besonders für Einsteiger einfach zu erlernen, nutzen und verwalten

Advanced Modus - für erfahrene Performance-Enthusiasten, die komplexere Systemeinstellungen vornehmen wollen



  ASUS AI Suite II Direkter Zugriff auf innovative ASUS-Features
Dank seiner benutzerfreundlichen Oberfläche bietet die ASUS AI Suite II Zugriff auf alle exklusiven ASUS-Features auf einmal. Mit AI Suite II können Benutzer ganz einfach Systemübertaktung, Energiemanagement, Lüftergeschwindigkeiten, Spannungen und Sensormesswerte überwachen. Die multifunktionale Software verfügt dabei über verschiedenste Funktionen, die besonders einfach zu bedienen sind. Auf diese Weise muss der Benutzer nicht mehr zwischen den verschiedenen Dienstprogrammen hin- und herschalten.

Datentransfer-Technologien der Zukunft

Native USB 3.0-Unterstützung

    Der neueste Verbindungsstandard - extrem schnelle Datenübertragung von 4,8 Gb/s
Mit USB 3.0 lassen sich problemlos Komponenten und Peripheriegeräte der nächsten Generation verbinden. USB 3.0 überträgt Daten zehnmal schneller und ist außerdem mit älteren USB 2.0-Geräten kompatibel.

   Native SATA 6Gb/s-Unterstützung Der Intel® P67-Chipsatz unterstützt nativ die Serial ATA (SATA)-Schnittstelle der nächsten Generation und macht damit Datenübertragungsraten von bis zu 6,0 Gb/s möglich. Zusätzlich wird eine höhere Skalierbarkeit, eine schnellere Datenübertragung und eine doppelt so große Bandbreite wie bei aktuellen Bussystemen geboten.


   DTS ASUS Crystal Sound DTS Surround Sensation UltraPC
DTS Surround Sensation UltraPC macht aus einem gewöhnlichen Stereo-Lautsprecher oder Kopfhörer ein 5.1-Surround-System. Neben dem virtuellen Surround-Erlebnis, sorgt das “Bass Enhancement” für kraftvolle Bässe und die “Voice Clarification” lässt die Dialoge klarer erklingen, auch bei lauten Hintergrundgeräuschen. Diese Technologien ermöglichen ein einzigartiges Klangerlebnis auch im eigenen Heimkino.

ASUS EZ DIY

   ASUS Q-Design DIY (Do it yourself) - schnell und einfach
Das ASUS Q-Design fördert und vereinfacht den DIY-Prozess mit leicht einbaubaren Q-LED-, Q-Slot- und Q-DIMM-Technologien.

   Prozessor, Chipsatz und Grafik Intel® Core™ i7-, Core™ i5-, Core™ i3-Prozessoren der zweiten Generation für LGA1155-Sockel

Das Mainboard unterstützt die aktuellsten Intel® Core™ i7-, Core™ i5-, Core™ i3-Prozessoren der zweiten Generation für LGA1155-Sockel. Die integrierten Speicher- und PCI-Express-Controller unterstützen sowohl Dual-Channel (4 DIMM-Slots) DDR3-Speicher als auch 16 PCI Express™ 2.0-Lanes, die zusammen für eine außerordentliche Grafikleistung sorgen. Die Intel® Core™ i7-, Core™ i5-, Core™ i3-Prozessoren der zweiten Generation gehören somit zu den leistungsstärksten und energieeffizientesten Prozessoren der Welt.

  Intel® P67 Express-Chipsatz Der Intel® P67 Express-Chipsatz wurde im neuartigen Einzel-Chipsatz-Design gefertigt, das die neuen Intel® Core™ i7-, Core™ i5-, Core™ i3-Prozessoren der zweiten Generation mit 1155-Sockel unterstützt. Durch die Verwendung von seriellen Punkt-zu-Punkt-Verbindungen bietet der Chipsatz eine gesteigerte Leistung, eine höhere Bandbreite sowie eine verbesserte Stabilität. Außerdem unterstützt der P67-Chipsatz zwei SATA 6Gb/s- sowie vier SATA 3Gb/s-Schnittstellen, die eine Datenübertragung mit einer doppelt so großen Bandbreite wie bei bisherigen Bussystemen ermöglichen.

  Quad-GPU- und CrossFireX™ Unterstützung Die leistungsstarke Intel® P67-Plattform optimiert die PCI Express™-Zuweisung Verwendung von mehreren Grafikkarten. Ein einmaliges Gaming-Erlebnis ist somit garantiert.

   GreenASUS und ErP-Richtlinie Das Mainboard wurde in Übereinstimmung mit der ErP-Richtline (Energy-related Products) der EU entwickelt und erfüllt somit deren Effizienzanforderungen in Hinsicht auf den Energieverbrauch. Dies entspricht ASUS' Vision von umweltfreundlichen und recyclebaren Produkten und Verpackungen, die den Schutz der Gesundheit unserer Kunden garantieren und dabei den schädlichen Einfluss auf die Umwelt so gering wie möglich halten.





Technische Daten

Prozessor / CPU  *   Chipsatz   Intel® P67(B3)

Intel® Socket 1155 for 2nd Generation Core™ i7/Core™ i5/Core™ i3 Processors

Supports Intel® 32 nm CPU  *  Supports Intel® Turbo Boost Technology 2

The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.

Refer to www.asus.com for CPU support list

Arbeitsspeicher

4 x DIMM, Max. 32GB, DDR3 2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 Hz Non-ECC, Un-Dual Channel Memory Architecture

Supports Intel® Extreme Memory Profile (XMP)  According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market. Hyper DIMM support is subject to the physical characteristics of individual CPUs. Due to CPU behavior, DDR3 2200/2000/1800 MHz memory module will run at DDR3 2133/1866/1600

Multi-GPU-Unterstützung    Supports AMD Quad-GPU CrossFireX™ Technology

Erweiterungsschächte  3 x PCI

1 x PCIe 2.0 x16 * 1 x PCIe 2.0 x16 (x4 mode, black) * 2 x PCIe 2.0 x1

Speichersystem    2 x SATA 6Gb/s port(s), gray * 4 x SATA 3Gb/s port(s), blue * 2 x SATA 6Gb/s port(s), navy blue

LAN      Realtek® 8111E , 1 x Gigabit LAN Controller(s)

Bluetooth      V2.1+EDR

Audio     Realtek® ALC892 8-Channel High Definition Audio CODEC

IEEE 1394   VIA® 6308P controller * 2 x IEEE 1394a port(s) * (1 at mid-board, 1 at back panel)

USB-Schnittstellen

NEC® USB 3.0 controller  * 4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)

12 x USB 2.0 port(s) (6 at back panel, black, 6 at mid-board)

Besondere Features     ASUS Dual Intelligent Processors 2 with DIGI+ VRM :

ASUS TPU  - Auto Tuning  - TurboV  - TPU switch

ASUS EPU  - EPU  - EPU switch

ASUS Digital Power Design - Industry leading Digital 12 +2 Phase Power Design - ASUS DIGI+ VRM Utility

ASUS BT GO! - Folder Sync - BT Transfe - Shot & Send - BT to Net - Music Player - Personal Manager

ASUS BT Turbo Remote

- Exclusive Smartphone Interface supporting iPhone, Android, Windows Mobile, and Symbian systems

ASUS Quiet Thermal Solution - Stylish Fanless Design Heat-sink solution - ASUS Fan Xpert

ASUS EZ DIY - ASUS O.C. Tuner - ASUS CrashFree BIOS 3  - ASUS EZ Flash 2

Anschlüsse (Rückseite)  1 x PS/2 keyboard (purple) * 1 x PS/2 mouse (green) * 1 x Bluetooth module(s)

1 x IEEE 1394a * 1 x LAN (RJ45) port(s) * 2 x USB 3.0  * 6 x USB 2.0  * 1 x Optical S/PDIF out * 6 x Audio jack(s)

interne Anschlüsse

1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s) (19-pin) *3 x USB 2.0 connector(s) support(s) additional 6 USB 2.0 port(s) * 1 x COM port(s) connector(s) * 4 x SATA 6Gb/s connector(s) * 4 x SATA 3Gb/s connector(s) * 1 x IEEE 1394a connector(s) * 1 x CPU Fan connector(s) (4 -pin) *2 x Chassis Fan connector(s) (1 x 4 -pin, 1 x 3 -pin) * 1 x Power Fan connector(s) (3 -pin) * 1 x S/PDIF out header(s) * 1 x 24-pin EATX Power connector(s) * 1 x 8-pin ATX 12V Power connector(s) * 1 x Front panel audio connector(s) (AAFP) * 1 x System panel(s) (Q-Connector) * 1 x MemOK! button(s) * 1 x TPU switch(es) * 1 x EPU switch(es)

Formfaktor  ATX Form Factor  *  12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )

Lieferumfang

ASUS P8P67 + Blende + Treiber DVD + 2x SATA Kabel - ohne weiteres Zubehör * gebraucht *

Abbildung ähnlich
