Produktbeschreibung

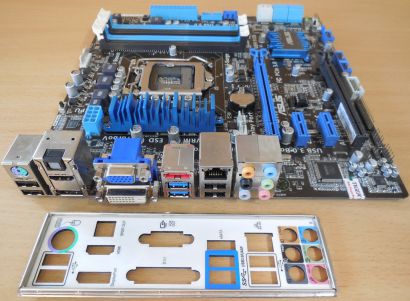

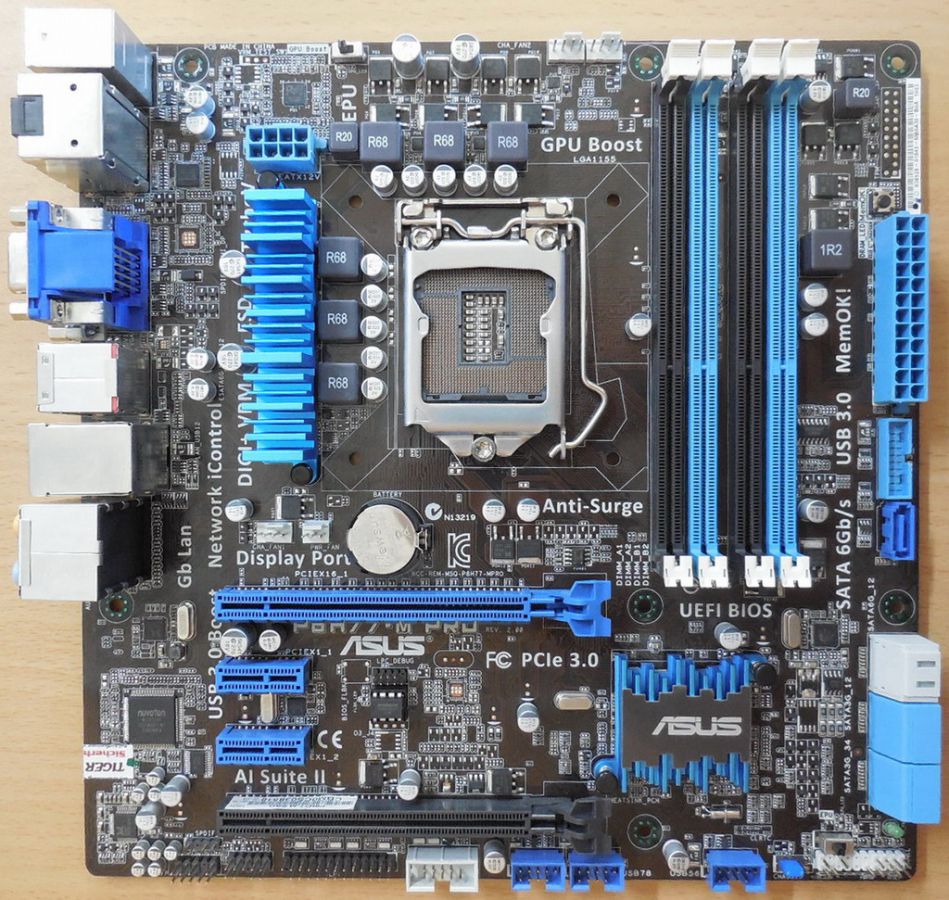

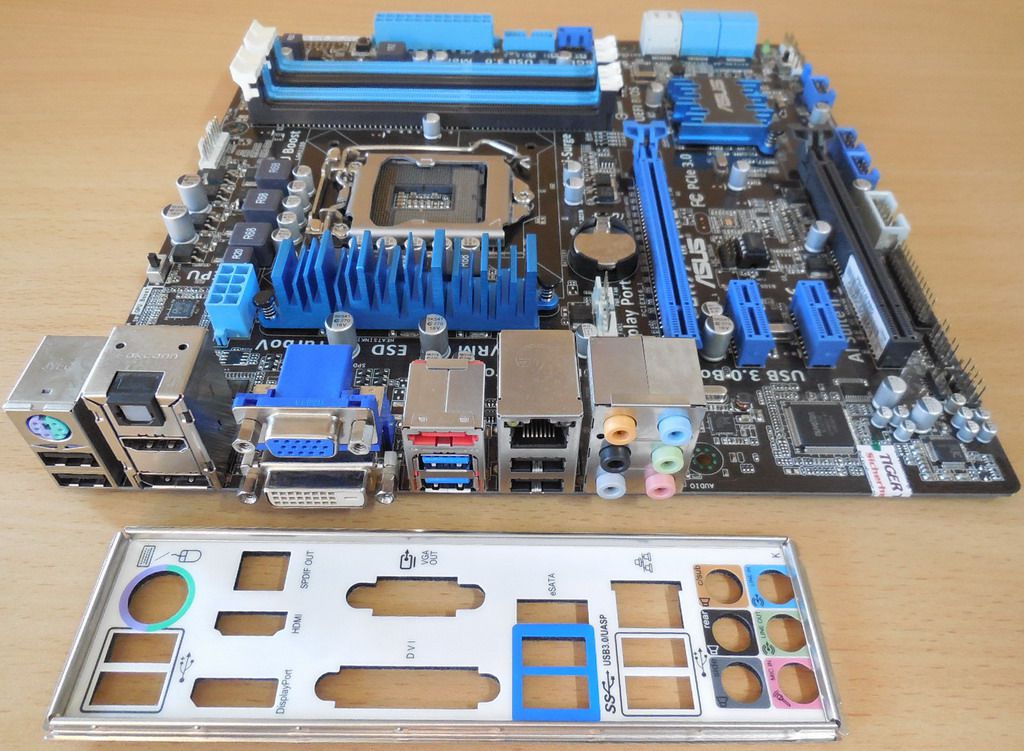

Asus P8H77-M Pro Rev 2.00 Mainboard + Blende Intel H77 Sockel 1155 DDR3 VGA HDMI USB3.0
Technische Daten
Prozessor / CPU
Intel® Sockel 1155 für Prozessoren der dritten Generation Core™ i3 / Core™ i5 / Core™ i7 / Pentium® / Celeron® Prozessoren
Unterstützt Intel® 22 nm-Prozessoren
Unterstützt die Intel® Turbo Boost-Technologie 2.0 (Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.)
Die Prozessor-Kompatibilitätsliste finden Sie auf der Website von Asus
Chipsatz
Intel® H77
Arbeitsspeicher
4 x DIMM, Max. 32GB*, DDR3 2200(O.C.) / 2133(O.C.) / 2000(O.C.) / 1866(O.C.) / 1800(O.C.) / 1600 / 1333 MHz Non-ECC, Un-buffered Memory
*According to Intel® SPEC, the Max. 32GB memory capacity can be supported with DIMMs of 8GB (or above). ASUS will update QVL once the DIMMs are available on the market.
* Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig.
* Aufgrund von CPU-Eigenschaften läuft das DDR3 2133/1866MHz Speichermodul standardmäßig mit der Frequenz DDR3 2000/1800MHz.
* 1600MHz and higher frequency is supported by Intel® 3rd generation processors.
Dual Channel-Speicherarchitektur
Unterstützt Intel® Extreme Memory Profile (XMP)
*Eine Liste freigegebener Speichermodule finden Sie auf der Webseite von Asus oder im Benutzerhandbuch.
Grafik
Supports Intel® InTru™ 3D, Insider™, Quick Sync Video, HD Graphics, Clear Video HD Technology
Maximaler geteilter Speicher von 1696 MB
Multi-VGA Ausgaben Unterstützung: RGB/DVI/DisplayPort /HDMI Schnittstellen
- Unterstützt DVI mit einer max. Auflösung von 1920 x 1200 @ 60 Hz
- Unterstützt DisplayPort mit einer max. Auflösung von 2560 x 1600 @ 60 Hz
- Unterstützt RGB mit einer max. Auflösung von 2048 x 1536 @ 75 Hz
- Unterstützt HDMI mit einer max. Auflösung von 1920 x 1200 @ 60 Hz
Multi-GPU-Unterstützung
Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie
Erweiterungsschächte
1 x PCIe 3.0/2.0 x16 (blau) *1
1 x PCIe 2.0 x16 (schwarz, x4 mode)
2 x PCIe 2.0 x1
Speichersystem
Unterstützen RAID 10, 0, 5, 1
Unterstützt Intel® Smart Response Technologie, Intel® Rapid Start Technologie, Intel® Smart Connect Technologie *2
by H77 Chipset
4 x SATA 3Gb/s-Schnittstellen (blau)
2 x SATA 6Gb/s-Schnittstellen (grau)
1 x SATA 6Gb/s-Schnittstellen (navy blue)
by Marvell® PCIe SATA 6Gb/s Controller *3
1 x eSATA 6Gb/s-Schnittstelle (rot)
LAN
Realtek® 8111F Gigabit LAN Controller
Audio
Realtek® ALC892 8-Kanal High Definition Audio CODEC
- optischer S/PDIF-Ausgang an der Gehäuserückseite
- Absolute Pitch 192kHz/ 24-bit True BD Lossless Sound
- Blu-ray audio layer Content Protection
- Unterstützt Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite, Anschlusserkennung und Multistreaming
USB-Schnittstellen
4 x USB 3.0 Schnittstellen (2 an der Gehäuserückseite, blau, 2 intern) *4
10 x USB 2.0 Schnittstellen (4 an der Gehäuserückseite, schwarz, 6 intern)
Übertaktung
Sicherheit beim Übertakten: ASUS C.P.R.(CPU Parameter Recall)
Besondere Features
ASUS EPU: EPU; EPU switch
ASUS Digital Power Design: Industry leading 4 + 1 + 1 Phase Power Design; ASUS DIGI+ VRM Utility
100% extrem hochwertige Kondensatoren aus leitfähigen Polymeren
GPU Boost with switch
ASUS Q-Design: ASUS Q-DIMM; ASUS Q-Slot; ASUS Q-Shield; ASUS Q-Connector
ASUS Quiet Thermal Solution: Stylish Fanless-Design Kühlkörperlösung & MOS-Kühlkörper; ASUS Fan Xpert
TurboV
ASUS EZ DIY: ASUS MyLogo 2; ASUS EZ Flash 2; ASUS CrashFree BIOS 3
ASUS Exclusive Features: AI Suite II; MemOK!; USB 3.0 Boost; ESD Guards; Disk Unlocker; Low EMI Solution; ASUS UEFI BIOS (EZ-Modus) inkl. benutzerfreundlicher, grafischer Oberfläche; Network iControl
Anschlüsse (Rückseite)
1 x DVI
1 x D-Sub
1 x eSATA 6Gb/s
1 x DisplayPort
1 x LAN (RJ45) Schnittstelle
6 x Audio-Anschlüsse
1 x S/PDIF-Ausgang (optisch)
1 x PS/2 Tastatur/Maus Combo-Schnittstelle
2 x USB 3.1 Gen 1
1 x HDMI
4 x USB 2.0
interne Anschlüsse
3 x SATA 6Gb/s-Schnittstellen
4 x SATA 3Gb/s-Schnittstellen
2 x Gehäuselüfteranschlüsse (4-pin)
1 x Clear BIOS Jumper
1 x GPU Boost-Schalter
3 x USB 2.0-Anschlüsse unterstützen zusätzlich 6 USB 2.0-Schnittstellen
1 x 8-Pin ATX 12V Netzanschluss
1 x 24-Pin EATX Netzanschluss
1 x Netzlüfteranschluss (3-pin)
1 x System panel (Q-Connector)
1 x USB 3.0-Anschluss unterstützt zusätzlich 2 x USB 3.0-Schnittstellen
1 x MemOK!-Taste
1 x COM-Schnittstelle
1 x EPU-Taste
1 x parallel port connector
1 x S/PDIF-Ausgang
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x Prozessorlüfteranschluss (4-pin)
1 x LPC-Debug Header
1 x TB Header
BIOS
64 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a, Multi-language BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Function, F3 Shortcut Function and ASUS DRAM SPD (Serial Presence Detect) memory information
Verwaltung
WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE
Formfaktor
9.6 " x 9.6 " ( 24.5 cm x 24.5 cm )
uATX Formfaktor
Anmerkung
*1: PCIe 3.0 speed is supported by Intel® 3rd generation Core™ processors.
*2: Supports on Intel® Core™ processor family with Windows® 7 Operating Systems.
*3: These SATA ports are for data storage only. ATAPI devices are not supported.
*4-1: Supports ASUS USB 3.0 Boost Turbo Mode.
*4-2: The USB 3.0 ports only support Windows® 7 or later versions.
*5: Due to Intel® chipset limitation P8H77 series motherboards do not support Windows® Vista operating system.
Lieferumfang
Das Mainboard inkl. Blende * ohne weiteres Zubehör * gebraucht *
Abbildung ähnlich
