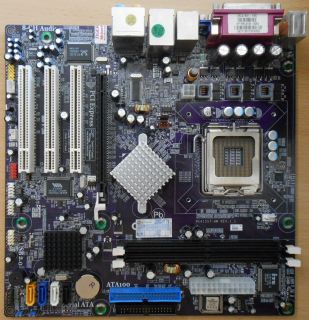

ECS RC415ST-HM Rev1.1 HP Asterope5-GL8E 5188-6059 Mainboard +Blende So 775* m770

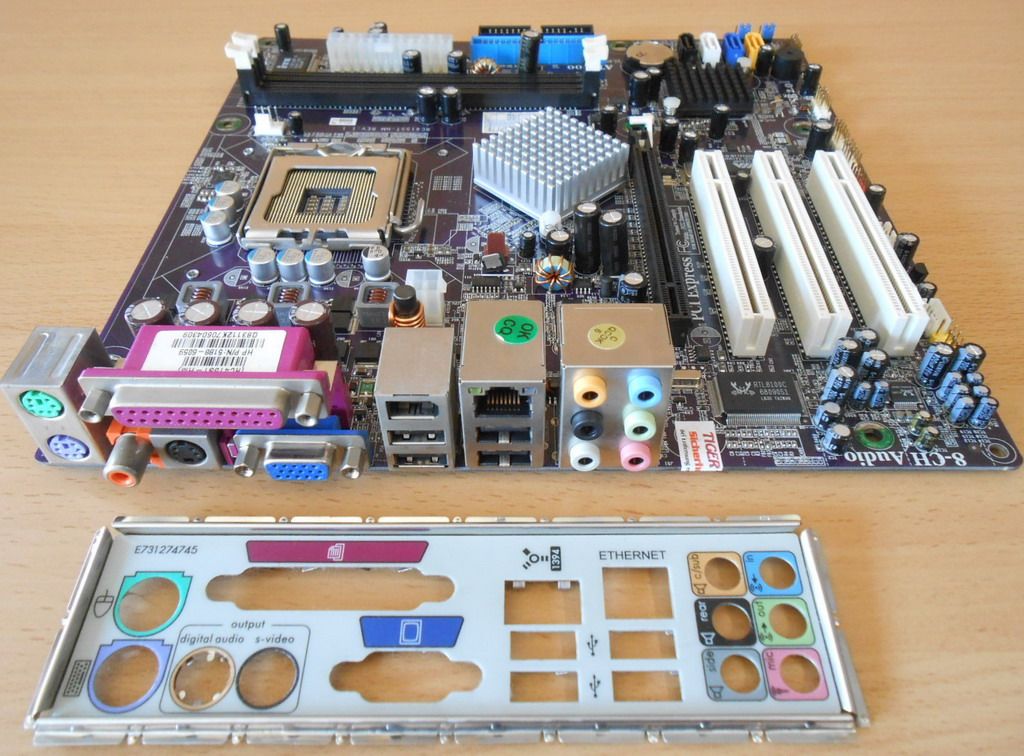

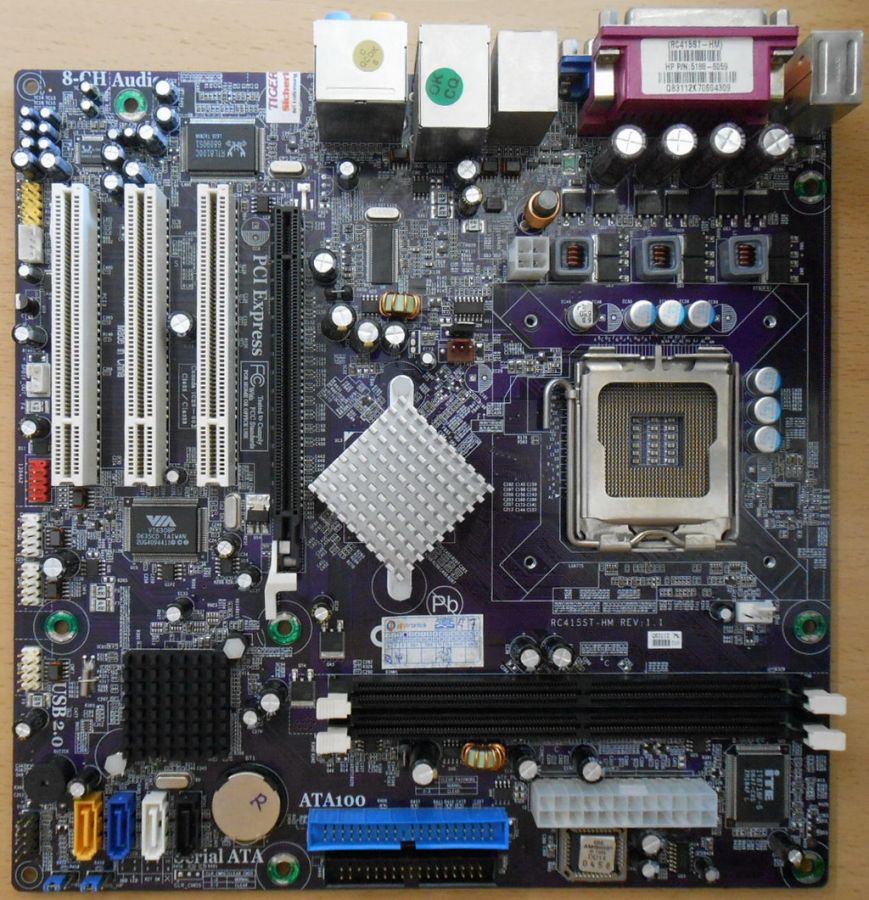

ECS RC415ST-HM Rev1.1 Mainboard + Blende

HP Asterope5-GL8E 5188-6059 Sockel 775

Technische Daten

Bezeichnung der Hauptplatine durch den Hersteller: ECS (Elitegroup) RC415ST-HM

HP-/Compaq-Bezeichnung: Asterope5-GL8E

Formfaktor: Micro-ATX 9,6 in x 9,6 in

Chipsatz

ATI Radeon Xpress 1100

Geschwindigkeit des FSB

533 MHz, 800 MHz (prozessorabhängig)

Informationen zum Aufrüsten des Prozessors

Sockeltyp: 775

Die Hauptplatine unterstützt folgende Prozessoraufrüstungen:

Core 2 Duo E4x00 with Dual Core technology (Conroe core) up to E4400 (2.0 GHz)

Pentium D 9xx with Dual Core technology (Presler core) up to 950 (3.4 GHz, C1 stepping)

Pentium 4 6x1 series (Cedar Mill core) up to 661 (3.6 GHz)

Celeron D 3xx series (Cedar Mill core) up to 360 (3.46 GHz)

Celeron D 3xx series (Prescott core) up to 355 (3.33 GHz)

Informationen zum Aufrüsten des Arbeitsspeichers

Single-Channel-Speicherarchitektur

2x 240-Pin-DDR2-DIMM-Sockel

Unterstützt PC2-3200- (400 MHz), PC-4200- (533 MHz) und PC2-5300-DDR2-DIMMs (667 MHz)

Non-ECC memory only, unbuffered

Supports 1 GB DDR2 DIMMs

Supports up to max. 2 GB Total

Storage

One 40-pin UltraDMA 100/66/33 connector; Supports PIO, multi-word DMA modes; Supports two PATA disk drives on a PATA ribbon cable (two drives total)

Four SATA connectors: SATA1 = Black; SATA2 = White; SATA3 = Blue; SATA4 = Yellow

Supports 1 SATA-150 or SATA-300 disk drive on each SATA connector; Speed up to 1.5Gb/sec or 3.0Gb/sec, complying with SATA 1.0 and SATA 2.0 specifications *

*The faster rate of 3.0Gb/sec requires that both the hard drive and the motherboard support it. If one or the other does not support 3.0 Gb/sec, the PC negotiates down to the slower 1.5 Gb/sec.

Video

Integrated graphics using ATI Radeon Xpress 1100

Dynamically allocates up to 256 MB from PC memory

VGA output on back panel

Also supports PCI Express x16 graphics cards*

*Either integrated graphics or the PCI Express x16 slot are usable at one time; they are not usable concurrently.

Audio

6-channel high-definition audio

Audio CODEC: Realtek ALC888

Netzwerk

Realtek RTL8100 10/100 Mbps LAN PHY

Onboard USB 2.0

10 ports total (Four connectors on back panel, Three headers on motherboard support 6 additional ports/devices)

Onboard 1394

Type: IEEE 1394a 400Mb/s by VIA VT6308 controller chip

2 ports total (One port on back panel, One header on motherboard supporting 1 additional port/device

Erweiterungssteckplätze

1 x PCI Express x16

3 x PCI

E/A-Anschlüsse hinten

1 x PS/2 Maus (grün)

1 x PS/2 Tastatur (violett)

1 x VGA port

1 x S-Video port

1 x IEEE 1394a

1 x RJ-45 Netzwerk (LAN)

4 x USB 2.0

1 x Parallel LPT port

1 x SPDIF (koaxial)

Audio: Ausgang für hinteren Lautsprecher (schwarz)

Audio: Anschluss für Center-Lautsprecher/Subwoofer (gelb-orange)

Audio: Line-in (hellblau)

Audio: Line-out (hellgrün)

Audio: Mikrofon (rosa)

Audio: Anschluss für seitliche Lautsprecher (grau)

Interne Anschlüsse

1 x 24-Pin-ATX-Netzanschluss

1 x 4-Pin-ATX-Netzanschluss

1 x PATA-Anschluss für bis zu 2 Geräte

4 x SATA-Anschlüsse für bis zu 4 Geräte

1 x Anschluss für Diskettenlaufwerk

2 x 12-V-Lüfteranschlüsse für CPU-Lüfter und Systemlüfter

1 x 9-Pin-Header für Betriebstaste, Reset-Taste, Betriebs-LED und HDD-LED

1 x 9-Pin-Audio-Header für den Kopfhörerausgang und den Mikrofoneingang (gelb, Vista-kompatibel, erfordert ein passendes vorderes Audiobuchsenmodul)

1 x AUX-In Connector; 1 x SPDIF-Out Connector

3 x USB-2.0-Anschlüsse, unterstützen 6 zusätzliche USB-2.0-Anschlüsse

1 x IEEE 1394a-Header

1 x Jumper zum Zurücksetzen der BIOS-Einstellungen

1 x Jumper zum Deaktivieren der BIOS-Kennwortprüfung

BIOS features

System BIOS core brand: AMI

Lieferumfang

Das Mainboard inkl. Blende * ohne weiteres Zubehör * gebraucht *

Abbildung ähnlich
