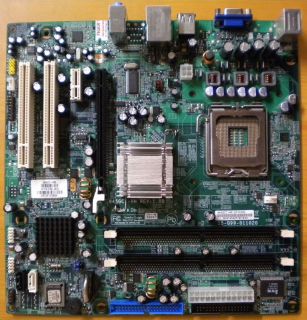

HP Compaq Livermore8-GL6 945GCT-HM Rev1.0B 5189-0610 MB+Blende Sockel 775* m678

HP Compaq Livermore8-GL6 945GCT-HM Rev 1.0B

HP 5189-0610 Mainboard + Blende Sockel 775

Technische Daten

945GCT-HM (Livermore8-GL6) Mainboard

Motherboard Beschreibung

• Hersteller Motherboard Name: ECS 945GCT-HM

• HP / Compaq Name: Livermore8-GL6

Formfaktor

• Micro-ATX: 24,4 cm (9,6 Zoll) x 24,4 cm (9,6 Zoll)

Chipsatz

• Intel 945GC

Front-Side-Bus-Geschwindigkeit

• 800/533 MHz (prozessorabhängig)

Informationen zum Aufrüsten des Prozessors

Sockeltyp: 775

Motherboard unterstützt die folgenden Prozessor-Upgrades:

Core 2 Duo (Conroe) bis zu E4300

Pentium D (Presler) bis zu 960 (3,6 GHz)

Pentium 4 (Cedar Mill) bis zu 661 (3,6 GHz)

Celeron D (Cedar Mill) bis zu 365 (3,6 GHz)

Celeron D (Prescott) bis zu 355 (3,33 GHz)

Speichererweiterung Informationen

Dual Channel-Speicherarchitektur

Zwei 240-Pin DDR2 DIMM-Steckplätze

Unterstützte DIMM-Typen: PC2-3200 (400 MHz); PC2-4200 (533 MHz); PC2-5300 (667 MHz, läuft mit 533 MHz)

Ausschließlich Nicht-ECC-Speicher ohne Pufferung

Unterstützt 1 GB DDR2 DIMMs

Unterstützt bis zu 2 GB

Video

* Integriertes Video ist nicht verfügbar, wenn eine Grafikkarte installiert ist.

• Integrierte Grafik mit Intel GMA 950

Verwendet bis zu 256 MB des PC-Speichers (bei 512 MB oder mehr Gesamt-PC-Speicher)

• Unterstützt auch x16-Grafikkarten PCI Express

Audio

Integrierte Realtek ALC888 Audio

*Integriertes Audio ist nicht verfügbar, wenn eine Soundkarte installiert ist.

• Audio-CODEC: Realtek ALC888

• 6-Kanal-HD-Audio

Netzwerk

Erweiterungssteckplätze

• Ein PCI Express x16

• Ein PCI-Express-x1

• Zwei PCI

I / O-Ports

1. PS / 2-Maus (grün)

2. Video Graphics Adapter

3. RJ -45- Network ( LAN)

4. Audio: Line In (hellblau )

5. Audio: Line Out ( Kalk)

6. Audio : Mikrofon (pink)

7. USB 2.0: 4

8. PS / 2-Tastatur ( violett)

Interne Anschlüsse

• Ein 24 -Pin- ATX-Netzanschluss

• Ein 4- Pin-ATX- Netzanschluss

• Ein PATA-Anschluss

• Zwei SATA-Anschlüsse

• Ein Diskettenlaufwerksanschluss

• Zwei 12v Lüfter-Anschlüsse für CPU-Lüfter und PC-Lüfter

• Ein 9- Pin-Header für Netzschalter , Reset-Taste , Power-LED und HDD LED

• Zwei USB 2.0 -Header Unterstützung 4 USB-Ports oder Geräte

• Ein SPDIF -Audio -Ausgang

• Ein 9-Pin -Audio -Header für Kopfhörer-Ausgang und Mikrofon -in ( gelb , Vista fähig , erfordert Front -Audio-Buchse Modul passend )

• Ein Jumper BIOS-Einstellungen für das Zurücksetzen

• Ein Jumper auf BIOS- Kennwortprüfung deaktivieren

Lieferumfang

Mainboard inkl. Blende  - ohne weiteres Zubehör * gebraucht *

Abbildung ähnlich
