HP Compaq dx2420 MS-7525 Ver1.0 MB+Blende Sockel 775 480429-001 464517-001* m407

HP/Compaq Desktop PCs MS-7525 (Boston)-uATX Ver: 1.0

HP 480429-001 464517-001 Sockel 775 Mainboard + Blende

Technische Daten

MS-7525 (Boston) Mainboard

Motherboard Beschreibung

• Hersteller Motherboard Name: MSI MS-7525

• HP / Compaq Name: Boston-GL6

• ausgebaut aus einem dx2420

Formfaktor

• Micro-ATX: 24,4 cm (9,6 Zoll) x 21,9 cm (8,6 Zoll)

Chipsatz

• Intel G31 Express

Front-Side-Bus-Geschwindigkeit

• 800/1066/1333 MHz (processor dependent)

Prozessor-Upgrade Informationen

Einfaßungsart:  Sockel 775

Motherboard unterstützt die folgenden Prozessor-Upgrades:

• Core 2 Duo E7xxx (Wolfdale-M)

• Core 2 Duo E4x00 (Conroe)

• Pentium E2xxx Serie (Conroe)

• Celeron Dual Core E1xx0 Serie (Conroe)

• Celeron 4xx-Serie (Conroe)

Speichererweiterung Informationen

• Dual-Channel-Speicherarchitektur

• Zwei 240-pin DDR2 DIMM-Sockel

• Unterstützte DIMM-Typen:

o PC2-5300 (667 MHz)

o PC2-6400 (800 MHz)

• Nicht-ECC-Speicher nur ungepufferte

• Unterstützt 2 GB DDR2-DIMMs

• Unterstützt bis zu 4 GB * auf 32-Bit-PCs

o 32-Bit-PCs können keine volle 4.0 GB Speicher adressieren.

Video

* Integriertes Video ist nicht verfügbar, wenn eine Grafikkarte installiert ist.

• Integrierte Grafik mit Intel GMA 3100

• Unterstützt auch x16-Grafikkarten PCI Express

Audio

Integrierte Realtek ALC662 Audio

• Audio-CODEC: Realtek ALC662

• 5.1-Kanal-HD-Audio

Netzwerk

Erweiterungssteckplätze

• Ein PCI Express x16

• Zwei PCI-Express-x1

• Ein PCI

I / O-Ports

1. PS / 2-Maus (grün)

2. Video Graphics Adapter

3. RJ -45- Network ( LAN)

4. Audio: Line In (hellblau )

5. Audio: Line Out ( Kalk)

6. Audio : Mikrofon (pink)

7. USB 2.0: 4

8. PS / 2-Tastatur ( violett)

Interne Anschlüsse

• Ein 24 -Pin- ATX-Netzanschluss

• Ein 4- Pin-ATX- Netzanschluss

• Vier SATA-Anschlüsse

• Ein Diskettenlaufwerksanschluss

• Zwei 12v Lüfter-Anschlüsse für CPU-Lüfter und PC-Lüfter

• Ein 9- Pin-Header für Netzschalter , Reset-Taste , Power-LED und HDD LED

• Zwei USB 2.0 -Header Unterstützung 4 USB-Ports oder Geräte

• Ein SPDIF -Audio -Ausgang

• Ein 9-Pin -Audio -Header für Kopfhörer-Ausgang und Mikrofon -in ( gelb , Vista fähig , erfordert Front -Audio-Buchse Modul passend )

• Ein Jumper BIOS-Einstellungen für das Zurücksetzen

• Ein Jumper auf BIOS- Kennwortprüfung deaktivieren

Lieferumfang

Mainboard inkl. Blende  - ohne weiteres Zubehör * gebraucht *

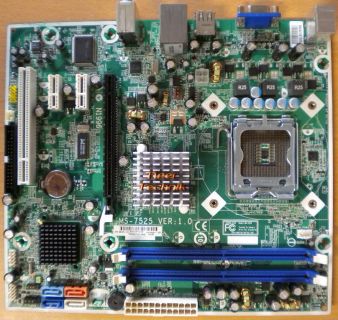

Abbildung ähnlich
