National Instruments PCI-GPIB IEEE 488.2 Controller Karte 183617K-01* pz80

National Instruments

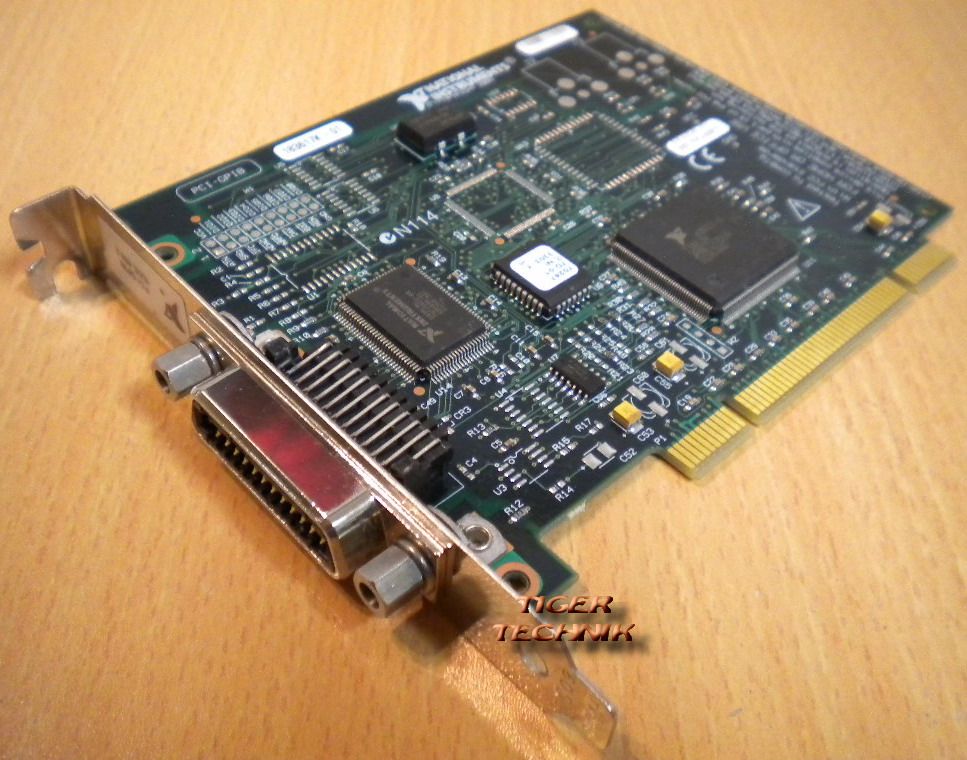

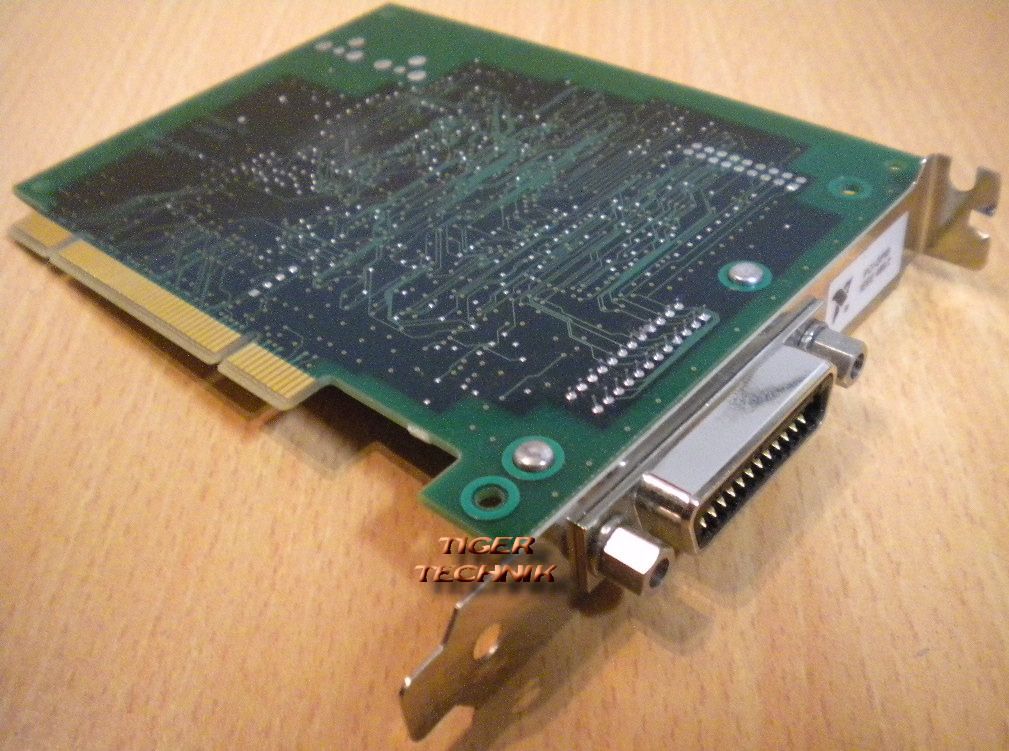

PCI-GPIB IEEE 488.2 Controller- Karte 183617K-01

Das Modul PCI-GPIB ist eine hochleistungsfähige Plug- and- play- Schnittstellenkarte nach dem Standard IEEE 488 für PCs und Workstations, die mit PCI- Erweiterungssteckplätzen ausgerüstet sind. Die Karte kann in PCs mit Windows, Linux, Mac OS X, Solaris und DEC Alpha Workstations eingesetzt werden.

Die PCI- GPIB ist eine PCI-GPIB- Controller- Karte, die jeden PC mit einem PCI- Bus- Steckplatz in eine GPIB- Controller umwandelt. Eine optionale Low- Profile PCI- Montagesatz macht die Karte umwandelbar zwischen PCI und Low- Profile PCI.

Es führt alle grundlegenden IEEE-488.1-Funktionen wie Talker, Listener und Systemsteuerung. Die IEEE-488.2 kompatiblen funktions- machen es mit dem IEEE-488.2 Spezifikation vollständig kompatibel. Im Controller-Anwendungen, können Sie in der Regel bis zu 15 Geräte steuern (Instrumente). Wenn als Talker / Listener (Gerät) Schnittstelle, die sie den Austausch von Daten und Statusinformationen mit dem aktuellen Controller -in- Gebühr hat der GPIB- Bus. Die PCI- GPIB können Windows- und Linux- Programme GPIB Geräte steuern

Technische Daten

GPIB- Funktionen

IEEE 488.1-Funktionen

AH1, SH1, T / TE5, L / LE3, SR1, RL1, PP1 / PP2, DC1, DT1, C1, C2, C3, C4, C5

IEEE 488.2 Funktionen

Beinhaltet die Fähigkeit, die folgenden Buslinien zu lesen

EOI, ATN, SRQ, REN, IFC, NRFD, NDAC, DAV GPIB Hände schütteln Rate:> 1Mbytes / s

Produktfamilie           GPIB

Betriebssystem / Zielsystem

DOS
Linux
Mac OS
Unix
Windows

Max. Baudrate (IEEE 488.1)          1.5 MB / s

Max. Baudrate (HS488)          7.7 MB / s

Unterstützt GPIB- Standard           IEEE 488.2

Integrierter GPIB- ASIC- Chip           TNT4882C-BQ

Integrierter GPIB- Analysator          Nein

Anzahl von Anschlüssen          1

Max. Geräteanzahl pro Anschluss         15

Direct Memory Access (DMA)           Ja

Betriebsspannung

Spannung           3.3 VDC

Stromstärke          120 mA

Quelle          Interne Stromversorgung

Physikalische Spezifikationen

Betriebstemperatur          0 °C - 55 °C

I / O  Steckverbinder          24-pin IEEE 488.2

Formfaktor          PCI     Länge  14.5 cm  *  Breite  10.7 cm

Gewicht (netto)         75 g

Umgebungstemperatur bei Betrieb          0 bis 50 ° C

Lagertemperatur           -20 bis 80 ° C

Relative Luftfeuchtigkeit           5 bis 95%, nicht kondensierend

Versorgungsspannung           3,3 V ± 5%

Versorgungsstrom (max)           250 mA

Lieferumfang

PCI-GPIB IEEE 488.2 Controller Karte - ohne weiteres Zubehör * gebraucht *

 Abbildung ähnlich
