Products description

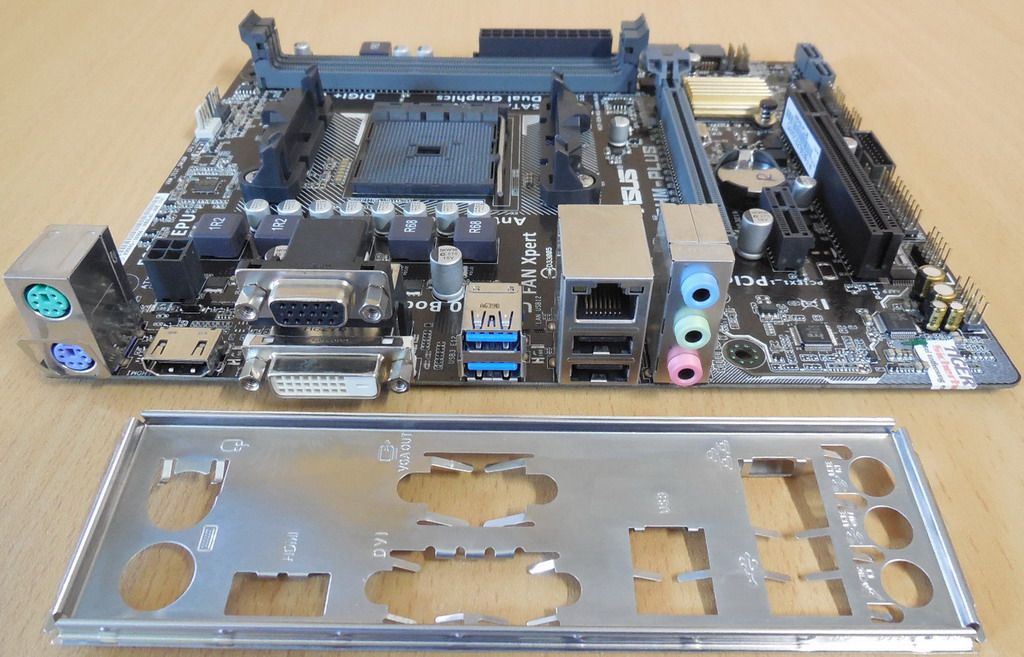

Asus A68HM-PLUS Rev 1.01 Mainboard + Blende AMD A68H Sockel FM2+ DDR3 USB3.0 PCIe
Technische Daten
Prozessor / CPU
AMD® FM2+ Socket A-Series/Athlon™ Processors
Unterstützt APUs mit bis zu 4 Kernen
Unterstützt AMD® Turbo Core 3.0 Technologie
Chipsatz
AMD A68H FCH
Arbeitsspeicher
2 x DIMM, Max. 32GB, DDR3 2400(O.C)/2133/1866/1600/1333 MHz non ECC, un-buffered Memory
Dual Channel-Speicherarchitektur
Support AMD Memory Profile (AMP) memory
* Eine Liste freigegebener Speichermodule finden Sie auf der Webseite von Asus oder im Benutzerhandbuch.
The Max. 32GB memory capacity can be supported with DIMMs of 16GB (or above). ASUS will update QVL once the DIMMs are available on the market.
Due to OS limitation, when installing total memory of 4GB capacity or more, Windows® 32-bit operation system may only recognize less than 3GB. Install a 64-bit Windows® OS when you want to install 4GB or more memory on the motherboard.
Grafik
Integrated AMD Radeon™ HD 7000 Series Graphics in A-series APU
Multi-VGA Ausgaben Unterstützung : HDMI/DVI/RGB Schnittstellen
- Unterstützt RGB mit einer max. Auflösung von 1920 x 1600 @ 60 Hz
- Unterstützt Dual-link DVI mit einer max. Auflösung von 2560 x 1600 @ 60 Hz
- Unterstützt HDMI mit einer max. Auflösung von 1920 x 1080 @ 60 Hz
Maximaler geteilter Speicher von 2G
AMD® Dual Graphics technology support (Refer to AMD Website for the discrete GPUs which support Dual Graphics technology)
Erweiterungsschächte
1 x PCI
1 x PCIe 2.0 x1
1 x PCIe 3.0/2.0 x16 (PCIe 3.0 nur von FM2+ Prozessoren unterstützt)
Speichersystem
4 x SATA 6Gb/s-Schnittstellen Grau; Unterstützen RAID 1, 0, 10 und JBOD
LAN
Realtek® 8111GR Gigabit LAN Controller
Audio
Realtek® ALC887-CD 7.1-Kanal High Definition Audio CODEC
USB-Schnittstellen
4 x USB 3.0 Schnittstellen (2 an der Gehäuserückseite blau, 2 intern)
6 x USB 2.0 Schnittstellen (2 an der Gehäuserückseite, 6 intern)
Besondere Features
ASUS DIGI+ VRM 3 +2 Phase Digital Power Design
ASUS Enhanced DRAM Overcurrent Protection - Short circuit damage prevention
ASUS ESD Guards - Enhanced ESD protection
ASUS High Quality 5K-Hour Solid Capacitors - 2.5x long lifespan with excellent durability
ASUS Stainless Steel Back I/O - 3x more durable corrosion-resistant coating
ASUS Quiet Thermal Solution: Stylish Fanless-Design Kühlkörperlösung, ASUS Fan Xpert
ASUS EZ DIY: ASUS MyLogo 2, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, ASUS UEFI BIOS (EZ-Modus) inkl. benutzerfreundlicher, grafischer Oberfläche
ASUS Exclusive Features ASUS EPU, ASUS USB 3.0 Boost, ASUS AI Suite 3, ASUS Ai Charger, ASUS Anti-Surge
Anschlüsse (Rückseite)
1 x PS/2 Tastatur Schnittstelle
1 x PS/2 Maus Schnittstelle
2 x USB 2.0/1.1 ports
1 x HDMI port
1 x D-Sub port
1 x DVI-D port
2 x USB 3.0 ports (blau)
3 x Audio-Anschlüsse
1 x LAN (RJ45) Schnittstelle
interne Anschlüsse
1 x 24-Pin EATX Netzanschluss
1 x 4-pin ATX 12V Power connector
1 x Prozessorlüfteranschluss (4-pin)
1 x Gehäuselüfteranschluss (4-pin)
4 x SATA 6Gb/s-Schnittstellen (grau)
1 x TPM header
1 x COM port connector
1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen (19-pin)
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 6 USB 2.0-Schnittstellen
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP connector)
1 x S/PDIF-Ausgang connector
1 x System panel connector
1 x Speaker connector
1 x Clear RTC CMOS Jumper
BIOS
64 Mb Flash ROM, NEW UEFI BIOS, PnP, DMI v2.0, WfM2.0, SM BIOS V2.7, ACPI V2.0a
Formfaktor
mATX Formfaktor 8.9" x 7.0" (22.6 cm x 18.0 cm)
Lieferumfang
Das Mainboard inkl. Blende * ohne weiteres Zubehör * gebraucht *
Abbildung ähnlich
