Products description

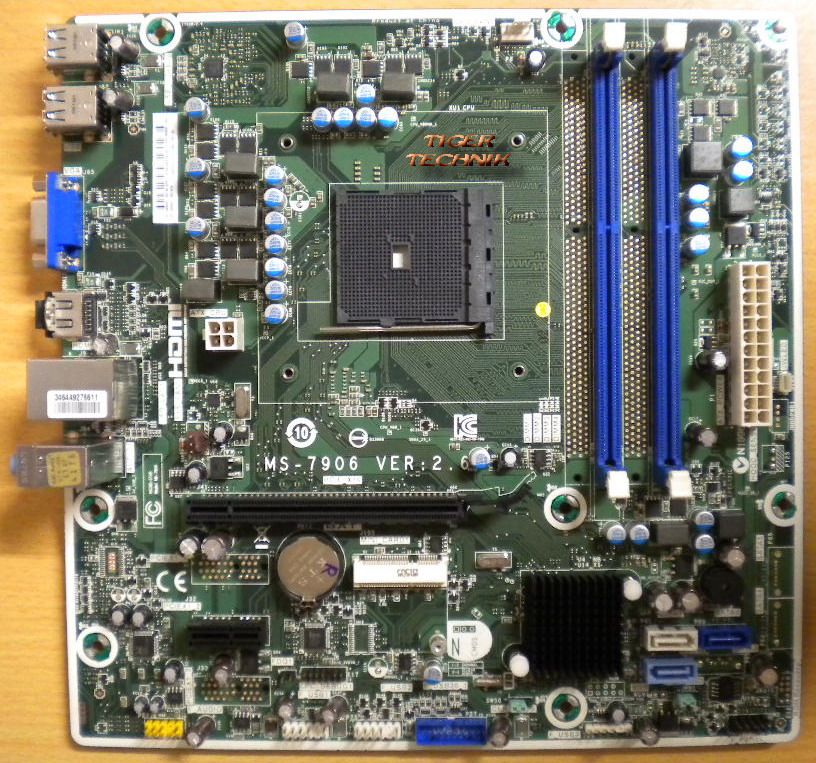

HP Compaq 747512-001 MS-7906 Orchid-S
Socket FM2, Micro uATX Mainboard + Blende
Technische Daten
HP and Compaq Desktop PCs, MS-7906(Orchid-S)
Herstellername: MSI
Motherboard Name: MS-7906
HP / Compaq Name: Orchid-S
SSID: 2B17
Formfaktor: uATX 24,4 cm (9,6 Zoll) x 24,4 cm (9,6 Zoll)
Chipsatz
Motherboard unterstützt die folgenden Prozessor-Upgrades:
Sockel Typ FM2 +
Processor TDP
Kaveri Quad-Core A10-7850B 95 W
Kaveri Quad-Core A10-7850K 95 W
Kaveri Quad-Core A10-7800 65 W (cTDP 45 W)
Kaveri Quad-Core A10-7800B 65 W (cTDP 35 W)
Kaveri Quad-Core A10-7700K 95 W
Richland Quad-Core A10-6700 65 W
Trinity Quad-Core A10-5700 65 W
Kaveri Quad-Core A8-7600 65 W (cTDP 45 W)
Kaveri Quad-Core A8-7600B 65 W (cTDP 35 W)
Richland Quad-Core A8-6500 65 W
Kaveri Dual-Core A6-7400K 65 W (cTDP 45 W)
Kaveri Dual-Core A6-7400B 65 W (cTDP 35 W)
Kaveri Dual-Core A4-7350B 65 W (cTDP 35 W)
Kaveri Dual-Core A4-7300 65 W (cTDP 45 W)
Richland Dual-Core A4-6300 65 W
Richland Quad-Core FX670K 65 W
Sempron Dual-Core 240 65 W
Speichererweiterung Informationen
• Dual-Channel-Speicherarchitektur
• Vier 240-pin DDR3 DIMM-Sockel
• Unterstützt DDR3 DIMMs
o PC3-10600 (DDR3-1333)
o PC3-12800 (DDR3-1600)
o PC3-14400 (DDR3-1800)
• Unterstützt 1 GB, 2 GB, 4 GB oder 8 GB DIMMs
• Unterstützt bis zu 4 GB auf 32-Bit-Systeme
Hinweis:
32-Bit-Systeme können keine volle 4.0 GB Speicher adressieren.
• Unterstützt bis zu 32 GB auf 64-Bit-Systeme
Hinweis:
Maximale Speicher gezeigt spiegelt die Fähigkeit der Hardware und kann weiter in das Betriebssystem begrenzt.
Video Integrierte Graphiken
• Unterstützt PCI Express x16-Grafikkarten.
• DVI-D und VGA-Ports (kann gleichzeitig verwendet werden).
Die integrierte Grafik unterscheiden sich durch den Prozessor
Model Radeon graphics brand TDP
Kaveri Quad-Core A10-7850B Radeon R7 Series 95 W
Kaveri Quad-Core A10-7850K Radeon R7 Series 95 W
Kaveri Quad-Core A10-7800 Radeon R7 Series 65 W (cTDP 45 W)
Kaveri Quad-Core A10-7800B Radeon R7 Series 65 W (cTDP 35 W)
Kaveri Quad-Core A10-7700K Radeon R7 Series 95 W
Kaveri Quad-Core A8-7600 Radeon R7 Series 65 W (cTDP 45 W)
Kaveri Quad-Core A8-7600B Radeon R7 Series 65 W (cTDP 35 W)
Richland Quad-Core A8-6500 HD 8570D 65 W
Kaveri Dual-Core A6-7400K Radeon R5 Series 65 W (cTDP 45 W)
Kaveri Dual-Core A6-7400B Radeon R5 Series 65 W (cTDP 35 W)
Kaveri Dual-Core A4-7350B Radeon R5 Series 65 W (cTDP 35 W)
Kaveri Dual-Core A4-7300 Radeon R5 Series 65 W (cTDP 45 W)
Richland Dual-Core A4-6300 HD 8370D 65 W
Richland Quad-Core FX-670K N/A 65 W
Kaveri Quad-Core FX-770K N/A 65 W
Richland Quad-Core X4-750 N/A 65 W
Richland Dual-Core Sempron 250 N/A 65 W
Audio
• Audio-Codec: IDT 92HD68E
• Audio-Buchse Sensor
• Integrierter 7.1-Kanal-Unterstützung
Netzwerk
LAN: 1000BASE-T
• Technologie: RTK RTL8151GH-CG
• Datenübertragungsgeschwindigkeiten: bis zu 10/100/1000 Mb / s
• Übertragungsstandards: 1000BASE-T Ethernet
Erweiterungssteckplätze
• Ein PCI Express x16 (Gen 3,0)
• Drei PCI-Express-x1 (Gen 2.0)
• Ein PCI-Express-Mini-Karte
I / O-Ports und Interne Anschlüsse
1. USB 2.0: 2
2. S / PDIF
3. VGA
4. DVI-D
5. LAN
6. USB 2.0: 2
7. USB 3.0: 2
8. Audio: Mitte / Subwoofer-Anschluss (gelb-orange)
9. Audio: Hinterer Lautsprecherausgang (schwarz)
10. Audio: Seitenlautsprecherausgang (grau)
11. Audio: Line-In-Anschluss (hellblau)
12. Audio: Line-Out-Anschluss (hellgrün)
13. Audio: Mikrofonanschluss (pink)
Interne Anschlüsse
• 1 x CPU-Sockel
• 1 x ATX 24-Pin-Strom
• 1 x ATX 4-Pin-Strom
• 6 x SATA 6 Gb / s
• 1 x CPU-Lüfter
• 1 x Systemlüfter
• 1 x Frontplatte
• 1 x Front-Audio
• 2 x USB 2.0 (jeder Anschluss unterstützt 2 Ports)
• 1 x USB 3.0 (unterstützt 2 Ports)
Lieferumfang

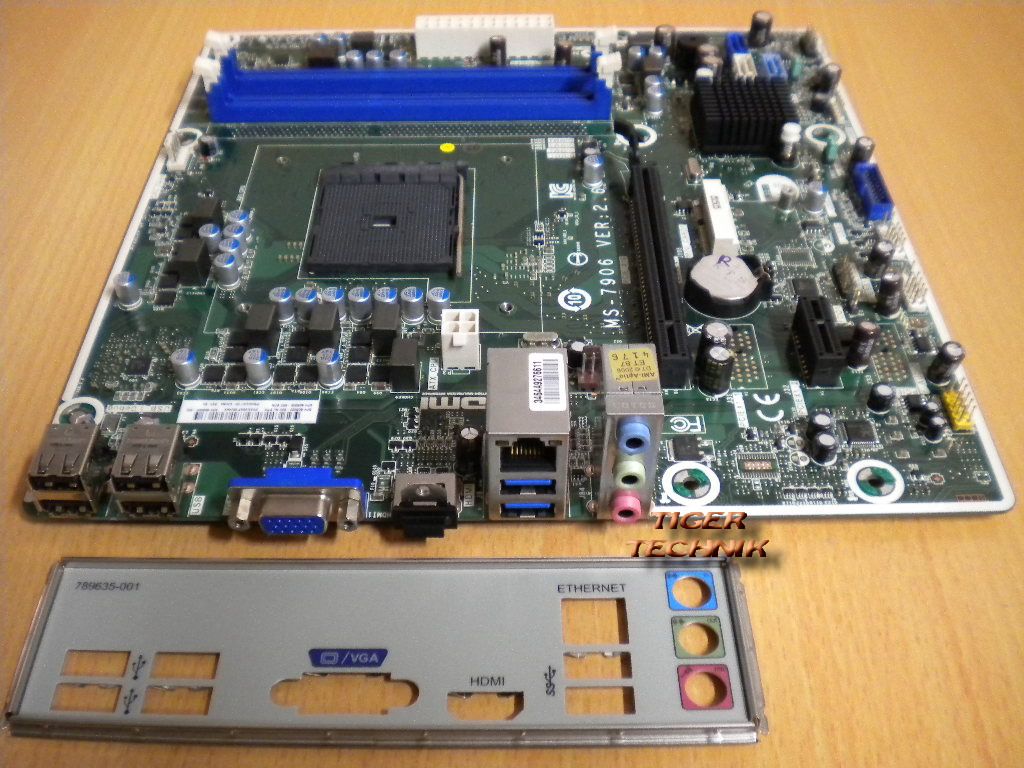

HP Compaq 747512-001 MS-7906 uATX Mainboard + Blende - ohne weiteres Zubehör * gebraucht *
Abbildung ähnlich
