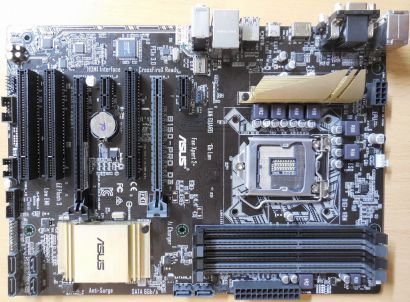

Asus B150-PRO D3 Rev 1.04 Mainboard + Blende Intel B150 Sockel 1151 DDR3 HDMI
Technische Daten
Prozessor / CPU
Intel® für Prozessoren der siebten und sechsten Generation Sockel 1151 Core™ i7/Celeron®/Core™ i3/Core™ i5/Pentium® Prozessoren
Unterstützt die Intel® Turbo Boost-Technologie 2.0
Unterstützt Intel® 14 nm-Prozessoren
*Die Prozessor-Kompatibilitätsliste finden Sie auf www.asus.com
Chipsatz
Intel® B150
Arbeitsspeicher
Unterstützt Intel® Extreme Memory Profile (XMP)
4 x DIMM, Max. 64GB, DDR3 1600/1333/1866(O.C.) MHz Un-buffered, Non-ECC Memory *1
*Die maximal unterstützte Speicherfrequenz variiert je nach Prozessor.
*Eine Liste freigegebener Speichermodule finden Sie auf der Webseite www.asus.com oder im Benutzerhandbuch.
*Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig.
Grafik
Integrierter Grafikprozessor Intel® HD Graphics
- Unterstützt RGB mit einer max. Auflösung von 1920 x 1200 @ 60 Hz
- Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
- Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz
Multi-VGA Ausgaben Unterstützung: RGB/HDMI/DVI-D Schnittstellen
Maximaler geteilter Speicher von 1024 MB
Supports up to 3 displays simultaneously
Multi-GPU-Unterstützung
Supports AMD CrossFireX™ Technology
Erweiterungsschächte
1 x PCIe 3.0/2.0 x16 (x16 mode, grau)
1 x PCIe 3.0/2.0 x16 (schwarz, max at x4 mode)
2 x PCIe 3.0/2.0 x1
3 x PCI
Speichersystem
6 x SATA 6Gb/s-Schnittstellen (grau)
LAN
1 x Realtek® RTL8111H Gigabit LAN Controller
ASUS LAN Guard
Audio
8-Kanal Realtek® ALC887 High Definition Audio CODEC *2
LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
Audio Shielding: Ensures precision analog/digital separation and greatly reduced multi-lateral interference
Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
Unterstützt Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite, Anschlusserkennung
USB-Schnittstellen
1 x USB 5Gb/s Schnittstelle (an der Gehäuserückseite, Reversible, Support 3A power output)
4 x USB 3.1 Gen 1 Schnittstellen (2 an der Gehäuserückseite blau, 2 intern)
6 x USB 2.0/1.1 Schnittstellen (4 an der Gehäuserückseite schwarz, 2 intern)
Besondere Features
ASUS Quiet Thermal Solution: Stylish Fanless Design Kühlkörperlösung & MOS-Kühlkörper; ASUS Fan Xpert 2+
ASUS Exclusive Features: Ai Charger; PC Cleaner; Anti-Surge; Mobo Connect; GPU Boost *3; USB 3.0 Boost; Low EMI Solution; AI Suite 3; ESD Guards
ASUS EPU: EPU
ASUS EZ DIY: ASUS MyLogo 2; ASUS UEFI BIOS EZ Mode; Push Notice; ASUS EZ Flash 3
ASUS 5X Protection II: ASUS LAN Guard - 2.5X higher surge tolerance; ASUS Overvoltage Protection - World-class circuit-protecting power design; ASUS Stainless-Steel Back I/O - 3X corrosion-resistance for greater durability; ASUS DRAM Overcurrent Protection - Prevents damage from short circuits; ASUS DIGI+ VRM - 6 Phase digital power design
ASUS Q-Design: ASUS Q-Slot
Media Streamer
Unterstützte Betriebssysteme
Windows® 10 64bit; Windows® 8.1 64bit; Windows® 7 32bit/64bit *4
Anschlüsse (Rückseite)
1 x HDMI
1 x LAN (RJ45) Schnittstelle
1 x D-Sub
1 x 5Gb/s port USB Type-CTM ( support 3A power output )
1 x DVI-D
3 x Audio-Anschlüsse
4 x USB 2.0
2 x USB 3.1 Gen 1 (blau)
1 x PS/2 Tastatur/Maus Combo-Schnittstelle
interne Anschlüsse
1 x 8-Pin ATX 12V Netzanschluss
1 x 24-Pin EATX Netzanschluss
1 x System panel
1 x COM-Schnittstelle
2 x Gehäuselüfteranschlüsse (2 x 4-pin, black)
1 x USB 3.0-Anschluss unterstützt zusätzlich 2 USB 3.0-Schnittstellen
1 x USB 2.0-Anschlüsse unterstützen zusätzlich 2 USB 2.0-Schnittstellen
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x Prozessorlüfteranschluss (1 x 4 -pin, white)
1 x S/PDIF-Ausgang
6 x SATA 6Gb/s-Schnittstellen
1 x Clear BIOS-Taste
BIOS
128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS3.0, ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 3, ASUS CrashFree BIOS 3, Quick Note, Last Modified log, F12 PrintScreen, F3 Shortcut functions and ASUS DRAM SPD (Serial Presence Detect) memory information
Verwaltung
WfM 2.0, DMI 3.0, WOL by PME, PXE
Formfaktor
ATX Formfaktor; 12 " x 8.6 " ( 30.5 cm x 21.8 cm )
Anmerkung
*1: Due to Intel® chipset limitation, DDR3 1866 MHz and higher memory modules on XMP mode will run at the maximum transfer rate of DDR3 1866 Mhz.
*2: Use a chassis with HD audio module in the front panel to support an 8-channel audio output.
*3: The function supported varies by processor
*4: Please refer to ASUS website and download “Windows® 7 installation guide” and “ASUS EZ installer” to install Windows® 7.
Lieferumfang
Das Mainboard inkl. Blende * ohne weiteres Zubehör * gebraucht *
Abbildung ähnlich
