Products description

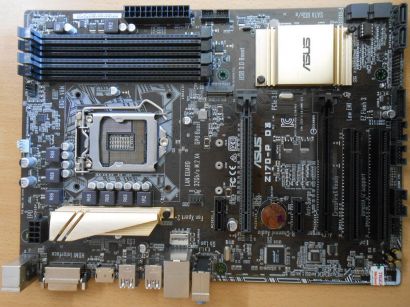

Asus Z170-P D3 Rev 1.04 Mainboard
Intel Z170 Sockel 1151 DDR3L USB3.0 HDMI
Technische Daten
Prozessor / CPU
Unterstützt Intel® 14 nm-Prozessoren
Unterstützt die Intel® Turbo Boost-Technologie 2.0
Intel® für Prozessoren der siebten und sechsten Generation Sockel 1151 Core™ i5/Celeron®/Core™ i3/Pentium®/Core™ i7 Prozessoren
* Die Unterstützung der Intel® Turbo Boost-Technologie 2.0 ist vom Prozessor-Typ abhängig.
* Die Prozessor-Kompatibilitätsliste finden Sie auf der Website von Asus
Chipsatz
Intel® Z170
Arbeitsspeicher
Unterstützt Intel® Extreme Memory Profile (XMP)
* Die maximal unterstützte Speicherfrequenz variiert je nach Prozessor.
* Eine Liste freigegebener Speichermodule finden Sie auf der Webseite von Asus oder im Benutzerhandbuch.
* Die Hyper DIMM-Unterstützung ist von den Merkmalen des jeweiligen Prozessors abhängig.
4 x DIMM, Max. 64GB, DDR3 2133(O.C.)/1333/1600/2000(O.C.)/2666(O.C.)/2200(O.C.)/1866(O.C.)/2400(O.C.)/2933(O.C.)/3100(O.C.)/2800(O.C.) MHz Un-buffered, Non-ECC Memory
Dual Channel-Speicherarchitektur
Grafik
Integrierter Grafikprozessor- Intel® HD Graphics Unterstützung
Supports Intel® InTru™ 3D, Clear Video HD Technology, Quick Sync Video, Insider™
Maximaler geteilter Speicher von 1024 MB
- Supports DVI-D with max. resolution 1920 x 1200 @ 60 Hz
- Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 2560 x 1600 @ 60 Hz
Multi-VGA Ausgaben Unterstützung : HDMI/DVI-D Schnittstellen
Multi-GPU-Unterstützung
Unterstützt die AMD® Quad-GPU CrossFireX™-Technologie
Erweiterungsschächte
1 x PCIe 3.0/2.0 x16 (grau, x16 mode)
1 x PCIe 3.0/2.0 x16 (max at x4 mode, schwarz)
2 x PCIe 3.0/2.0 x1
2 x PCI
Speichersystem
Unterstützen RAID 10, 0, 5, 1
4 x SATA 6Gb/s-Schnittstellen (grau)
1 x M.2 Sockel 3, with M key, type 2242/2260/2280 storage devices support (both SATA & PCIE mode)
Supports Intel® Smart Response Technology*1
LAN
Realtek® 8111GR, 1 x Gigabit LAN Controller
Audio
- Unterstützt : Technologien sowie automatische Geräteerkennung an der Gehäusevorderseite, Anschlusserkennung
8-Kanal High Definition Audio CODEC *2 Realtek® ALC887
Audio Feature :
- Dedicated audio PCB layers: Separate layers for left and right channels to guard the quality of the sensitive audio signals
- LED-illuminated design - Brighten up your build with the gorgeous illuminated audio trace path.
- Premium Japanese-made audio capacitors: Provide warm, natural and immersive sound with exceptional clarity and fidelity
USB-Schnittstellen
Intel® Z170 chipset: 6 x USB 2.0/1.1 Schnittstellen (4 intern, 2 an der Gehäuserückseite, schwarz)
Intel® Z170 chipset: 8 x USB 3.1 Gen 1 Schnittstellen (4 an der Gehäuserückseite, blau, 4 intern)
Besondere Features
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- Push Notice
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
Media Streamer
ASUS EPU
- EPU
ASUS Quiet Thermal Solution
- Stylish Fanless-Design Kühlkörperlösung& MOS-Kühlkörper
- ASUS Fan Xpert 2+
ASUS Q-Design
- ASUS Q-Slot
ASUS Exclusive Features
- Disk Unlocker
- USB 3.0 Boost
- AI Suite 3
- Anti-Surge
- Mobo Connect
- Ai Charger
- Low EMI Solution
- GPU Boost
- PC Cleaner
ASUS 5X Protection II
- ASUS LANGuard - 2.5X higher surge tolerance
- ASUS Stainless-Steel Back I/O - 3X corrosion-resistance for greater durability
- ASUS Overvoltage Protection - World-class circuit-protecting power design
- ASUS DIGI+ VRM - 7 Phase digital power design
- ASUS DRAM Overcurrent Protection - Prevents damage from short circuits
Anschlüsse (Rückseite)
1 x DVI-D
1 x HDMI
1 x PS/2 mouse (green)
1 x LAN (RJ45) Schnittstelle
1 x PS/2 keyboard (purple)
2 x USB 2.0
4 x USB 3.1 Gen 1 (blau), Type A
3 x Audio-Anschlüsse
interne Anschlüsse
1 x S/PDIF-Ausgang
1 x M.2 Socket 3 for M Key, type 2242/2260/2280 devices
1 x 24-Pin EATX Netzanschluss
1 x COM-Schnittstelle
1 x Clear BIOS-Taste
2 x USB 2.0-Anschlüsse unterstützen zusätzlich 4 USB 2.0-Schnittstellen
1 x System panel(s)
2 x Gehäuselüfteranschlüsse (2 x 4 -pin)
1 x Prozessorlüfteranschluss (1 x 4 -pin)
1 x Audio-Anschluss an der Gehäusevorderseite (AAFP)
1 x 8-Pin ATX 12V Netzanschluss
2 x USB 3.0-Anschluss unterstützt zusätzlich 4 USB 3.0-Schnittstellen (19-pin)
4 x SATA 6Gb/s-Schnittstellen
BIOS
128 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI3.0, WfM2.0, SM BIOS 3.0 ACPI 5.0, Multi-language BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Quick Note, Last Modified log, F12 PrintScreen, and ASUS DRAM SPD (Serial Presence Detect) memory information
Verwaltung
WfM 2.0, DMI 3.0, WOL by PME, PXE
Formfaktor
12 " x 8.6 " ( 30.5 cm x 21.8 cm )
ATX Formfaktor
Anmerkung
*1: These functions will work depending on the CPU installed.
*2: Use a chassis with HD audio module in the front panel to support an 8-channel audio output.
3: Please refer to ASUS website and download “Windows® 7 installation guide” and “ASUS EZ installer” to install Windows® 7.
Lieferumfang
Nur das Mainboard * ohne weiteres Zubehör * gebraucht *
Abbildung ähnlich
