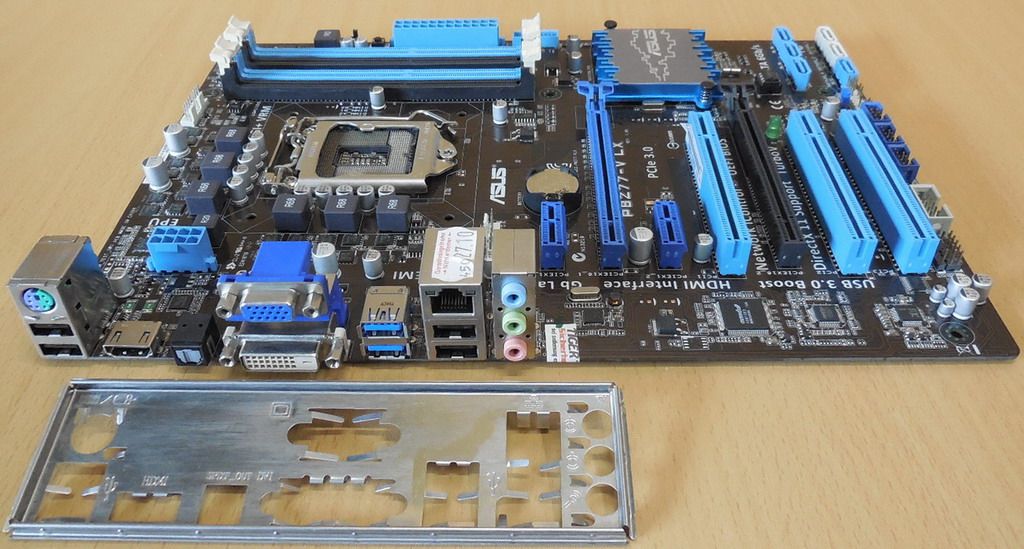

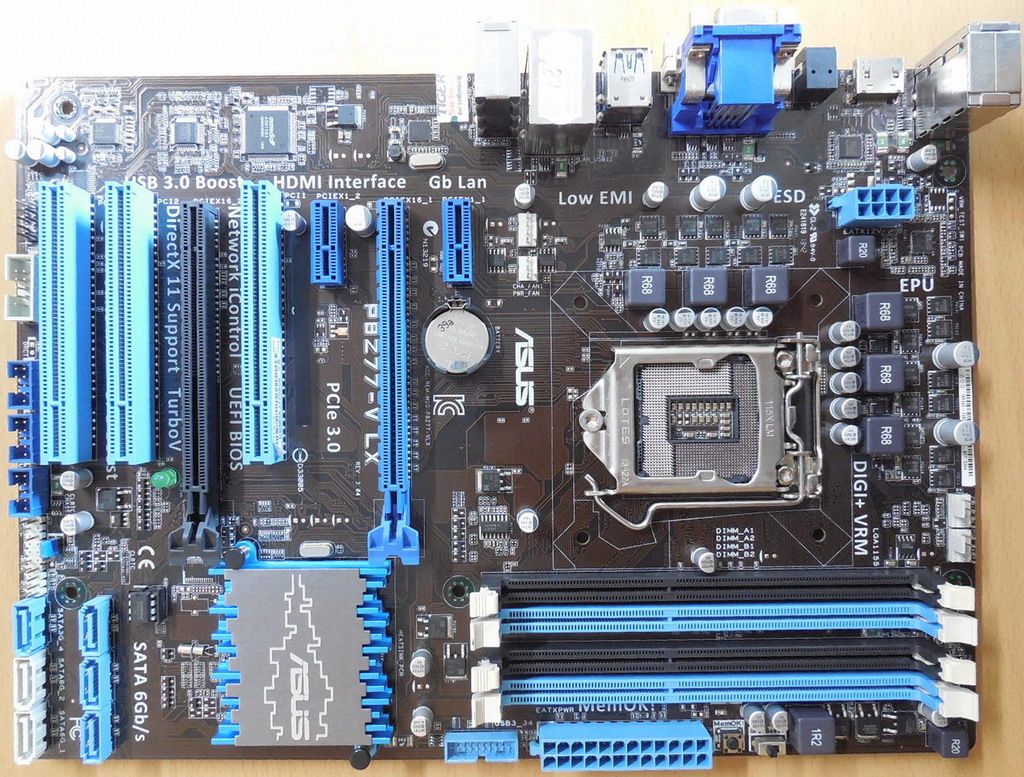

Asus P8Z77-V LX Rev 3.04 Mainboard + Blende Intel Z77 Sockel 1155 DDR3 HDMI USB3.0
Technische Daten
Prozessor
Intel® Sockel LGA1155 für 3./2. Gen Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium®/ Celeron®-Prozessoren
Unterstützt 22/32nm-CPU
Unterstützt Intel® Turbo Boost Technology 2.0 (abhängig vom CPU-Typ)
Beziehen Sie sich für die Liste der unterstützten Intel-CPUs bitte auf der Asus Website
Chipsatz
Intel® Z77 Express Chipset
Arbeitsspeicher
4 x DIMM, max. 32GB DDR3 2400(O.C.)* / 2200(O.C.) / 2133(O.C.) / 1866 (O.C.) / 1600 / 1333 / 1066 MHz, nicht-ECC, ungepufferte Speichermodule*
Dual-Channel-Speicherarchitektur
Unterstützt Intel® Extreme Memory Profile (XMP)
*Hyper DIMM-Unterstützung unterliegt den physik. Eigenschaften der entsprechenden CPUs. Beziehen Sie sich bitte auf die Liste der Hersteller
Onboard Grafik
Intel® HD-Grafikunterstützung
Multi-VGA-Ausgangsunterstützung: HDMI, DVI, RGB port
Unterstützt HDMI 1.4a mit max.Auflösung von 1920 x 1200 @60Hz
Unterstützt DVI mit max.Auflösung von 1920 x 1200 @60Hz
Unterstützt RGB mit max.Auflösung von 2048 x 1536@75Hz
Maximal gemeinsam benutzter Speicher 1696MB
Multi-Graphics Technology
Unterstützt die ATI® Quad-GPU SLI™-Technologie*SLI™-Technologie*
Unterstützt Lucid MVP-Technologie (LucidLogix Virtu® Universal MVPTM unterstützt Windows® 7.)
Audio
Realtek® ALC887 8-Kanal HD-Audio-CODEC
Unterstützt Buchsenerkennung, Multi-Streaming und Frontblenden-Buchsenumprogrammierung
Optischer S/PDIF-Ausgang auf der Rücktafel
LAN
1 x Realtek RTL8111E Gigabit LAN-Controller (10/100/1000 Mbit)
Erweiterungssteckplätze
1 x PCI Express 3.0*/2.0 x16-Steckplatz (blau, im x16-Modus)
1 x PCI Express 2.0 x16-Steckplatz (im x4-Modus, kompatibel mit PCIe x1- und x4-Geräten)
2 x PCI Express 2.0 x1-Steckplätze
3 x PCI-Steckplätze
*PCIe 3.0 wird von Intel® 3. Generation Core™-Prozessoren unterstützt.
Storage Interface
2 x SATA 6.0 Gb/s-Anschlüsse (grau) mit RAID 0, 1, 5, 10-Unterstützung
4 x SATA 3.0 Gb/s-Anschlüsse (blau) mit RAID 0, 1, 5, 10-Unterstützung
Unterstützt Intel® Smart Response Technology, Intel® Rapid Start Technology, IntelStart Technology, Intel® Smart Connect Technology (Windows® 7)
USB
4 x USB 3.0/2.0-Anschlüsse (2-Anschlüsse auf Board-Mitte, 2-Anschlüsse an der Rücktafel)
10 x USB 2.0-Anschlüsse (6-Anschlüsse auf Board-Mitte, 4-Anschlüsse an der Rücktafel)
unterstützt ASUS USB 3.0 Boost UASP-Modus (nur unter Windows® 7 oder späteren Versionen unterstützt. UASP-Standard unterstützt nur Windows® 8.)
Interne I/O Anschlüsse
1 x USB 3.0/2.0-Sockel für 2 weitere USB-Anschlüsse (19-pol.)
3 x USB 2.0/1.1-Sockel für 6 weitere USB-Anschlüsse
2 x SATA 6.0 Gb/s-Anschlüsse (grau)
4 x SATA 3.0 Gb/s-Anschlüsse (blau)
1 x COM-Anschluss
1 x CPU-Lüfteranschluss (4-pol.)
2 x Gehäuselüfteranschlüsse (4-pol.)
1 x Netzteillüfteranschluss (3-pol.)
1 x Fronttafelaudioanschluss (AAFP)
1 x S/PDIF-Ausgang
1 x 24-pol. ATX-Netzanschluss
1 x 8-pol. ATX 12V-Netzanschluss
1 x Systemtafelanschluss
1 x MemOK!-Taste
1 x GPU Boost-Schalter
1 x Clear CMOS Jumper
Rückseite I/O Panel
1 x PS/2-Tastatur-/Maus-Kombianschluss
1 x optischer S/PDIF-Ausgang
1 x HDMI-Anschluss
1 x DVI-Anschluss
1 x RGB-Anschluss
1 x LAN (RJ-45)-Anschluss
2 x USB 3.0/2.0 Anschlüsse
4 x USB 2.0/1.1 Anschlüsse
3-Buchsen 8-Kanal Audio E/A-Anschlüsse
BIOS
64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI 2.0, WfM 2.0, SM BIOS 2.7, ACPI 2.0a, mehrsprachiges BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen function, F3-Schnellwahltastenfunktion und ASUS DRAM SPD (Serial Presence Detect) -Speicherinformation
Verwaltung
WfM 2.0, DMI 2.0, WOL durch PME, WOR durch PME, PXE
Asus Sonderfunktionen
ASUS DIGI+ VRM Digitale Leistungssteuerung: Digitales Leistungsdesign für CPU und iGPU; ASUS 4+1+1 Phase Power Design
ASUS Exklusive Sonderfunktionen Network iControl mit sofortiger Bandbreitendominierung für
intensive Netzwerkprogramme; USB 3.0 Boost mit den neusten USB 3.0 UASP-Standard; MemOK!; Turbo V; GPU Boost; AI Charger+; ASUS Disk Unlocker mit 3TB+ Festplattenunterstützung; Anti Surge; Low EMI; 100% fester Kondensatoren
ASUS Quiet Thermal Solution ASUS lüfterloses Design: Stylischer Kühlkörperlösung; ASUS Fan Xpert+
ASUS EZ DIY ASUS UEFI BIOS EZ-Modus mit benutzerfreundlicher grafischer Schnittstelle; ASUS CrashFree BIOS 3; ASUS EZ Flash 2; ASUS MyLogo 2
Asus Exklusive Übertaktungsfunktionen
Precision Tweaker 2 vCore: Regelbare CPU-Spannung in 0.005V-Schritten; vCCSA: 180-Stufen Systemagent-Spannungsregelung; vDRAM Bus: 180-Stufen Speicherspannungsregelung; vPCH: 190-Stufen Chipsatz-Spannungsregelung; iGPU: 255-Stufen iGPU-Spannungsregelung
SFS (Stufenlose Frequenzauswahl) BCLK/PCIE-Frequenzanpassung von 80MHz bis zu 300MHz
in 0.1MHz-Schritten
Übertaktungsschutz ASUS C.P.R.(CPU Parameter Recall)
Form Factor
ATX Form Factor; 30.5cm x 21.8cm
Lieferumfang
Das Mainboard inkl. Blende * ohne weiteres Zubehör * gebraucht *
Abbildung ähnlich
