Products description

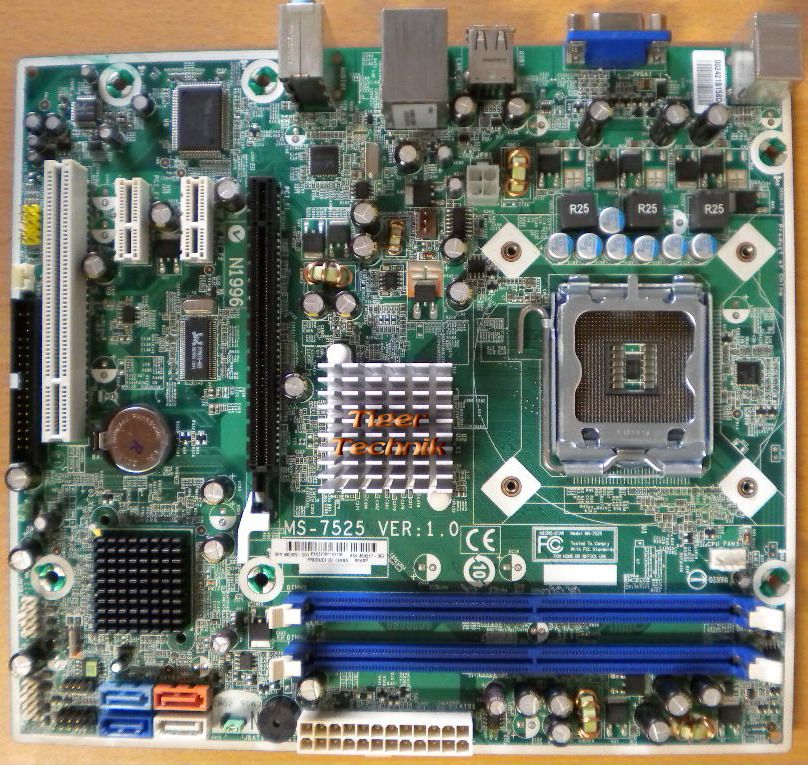

HP/Compaq Desktop PCs MS-7525 (Boston)-uATX Ver: 1.0
HP 480429-001 464517-001 Sockel 775 Mainboard + Blende
Technische Daten
MS-7525 (Boston) Mainboard
Motherboard Beschreibung
• Hersteller Motherboard Name: MSI MS-7525
• HP / Compaq Name: Boston-GL6
• ausgebaut aus einem dx2420
Formfaktor
• Micro-ATX: 24,4 cm (9,6 Zoll) x 21,9 cm (8,6 Zoll)
Chipsatz
• Intel G31 Express
Front-Side-Bus-Geschwindigkeit
• 800/1066/1333 MHz (processor dependent)
Prozessor-Upgrade Informationen
Einfaßungsart: Sockel 775
Motherboard unterstützt die folgenden Prozessor-Upgrades:
• Core 2 Duo E7xxx (Wolfdale-M)
• Core 2 Duo E4x00 (Conroe)
• Pentium E2xxx Serie (Conroe)
• Celeron Dual Core E1xx0 Serie (Conroe)
• Celeron 4xx-Serie (Conroe)
Speichererweiterung Informationen
• Dual-Channel-Speicherarchitektur
• Zwei 240-pin DDR2 DIMM-Sockel
• Unterstützte DIMM-Typen:
o PC2-5300 (667 MHz)
o PC2-6400 (800 MHz)
• Nicht-ECC-Speicher nur ungepufferte
• Unterstützt 2 GB DDR2-DIMMs
• Unterstützt bis zu 4 GB * auf 32-Bit-PCs
o 32-Bit-PCs können keine volle 4.0 GB Speicher adressieren.
Video
* Integriertes Video ist nicht verfügbar, wenn eine Grafikkarte installiert ist.
• Integrierte Grafik mit Intel GMA 3100
• Unterstützt auch x16-Grafikkarten PCI Express
Audio
Integrierte Realtek ALC662 Audio
• Audio-CODEC: Realtek ALC662
• 5.1-Kanal-HD-Audio
Netzwerk
Erweiterungssteckplätze
• Ein PCI Express x16
• Zwei PCI-Express-x1
• Ein PCI
I / O-Ports
1. PS / 2-Maus (grün)
2. Video Graphics Adapter
3. RJ -45- Network ( LAN)
4. Audio: Line In (hellblau )
5. Audio: Line Out ( Kalk)
6. Audio : Mikrofon (pink)
7. USB 2.0: 4
8. PS / 2-Tastatur ( violett)
Interne Anschlüsse
• Ein 24 -Pin- ATX-Netzanschluss
• Ein 4- Pin-ATX- Netzanschluss
• Vier SATA-Anschlüsse
• Ein Diskettenlaufwerksanschluss
• Zwei 12v Lüfter-Anschlüsse für CPU-Lüfter und PC-Lüfter
• Ein 9- Pin-Header für Netzschalter , Reset-Taste , Power-LED und HDD LED
• Zwei USB 2.0 -Header Unterstützung 4 USB-Ports oder Geräte
• Ein SPDIF -Audio -Ausgang
• Ein 9-Pin -Audio -Header für Kopfhörer-Ausgang und Mikrofon -in ( gelb , Vista fähig , erfordert Front -Audio-Buchse Modul passend )
• Ein Jumper BIOS-Einstellungen für das Zurücksetzen
• Ein Jumper auf BIOS- Kennwortprüfung deaktivieren
Lieferumfang

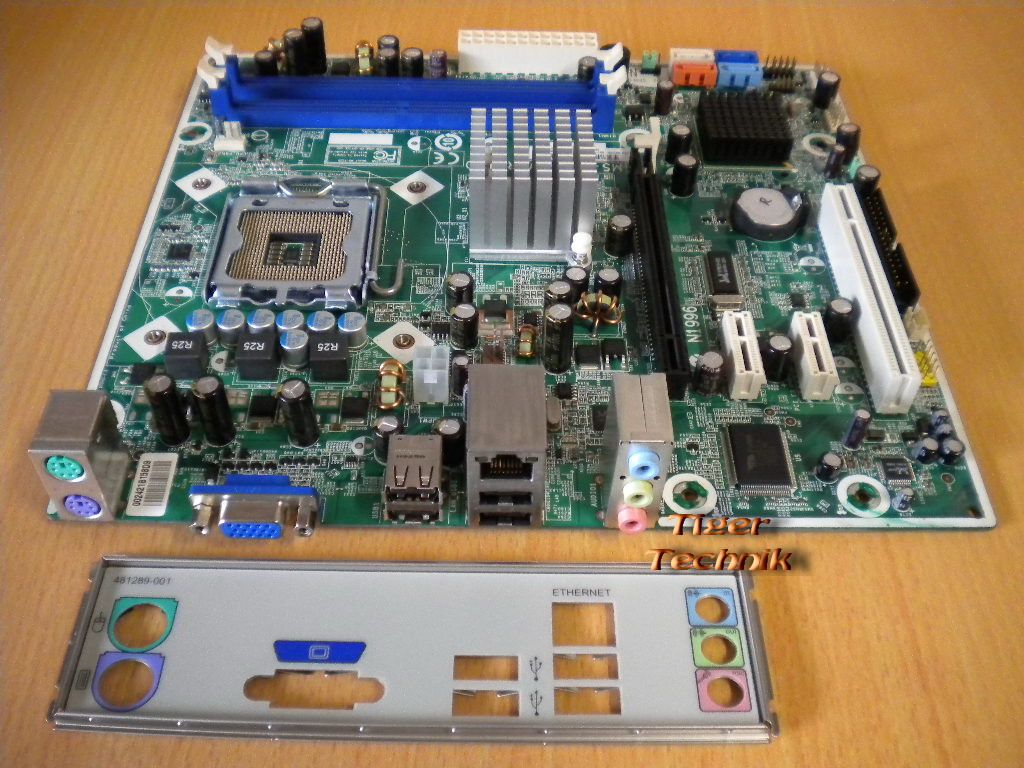

Mainboard inkl. Blende - ohne weiteres Zubehör * gebraucht *
Abbildung ähnlich
