Products description
Medion CTX948 20036316 DVB-T DVB-S Kombi S-Video Composite Video-Audio-In
Bitte informieren Sie sich vor Ihrem Kauf im Internet (Herstellerseite) nach den Technischen-Empfangsmöglichkeiten.
Technische Daten
P/N 20036316
Rev CTX948_V1.1.1
Grafikkarten Bus PCI
Chipsatz Philips SAA7131E / 03 / G
Unterstützung für CTX948 V.1 unterstützt analoge TV, DVB-T, DVB-S und S-Video/Composite Video-In/Audio-In
- Low-Profile-PCI-Karte
- PCI 2.2 konform
Analog / DVB-T-Bereich
- 3 Stand-by-Modus-Funktionen
- 1 Sleep-Modus-Funktion
- Niedrig symmetrischer ZF-Ausgang (zentriert bei 4MHz, 4,5MHz oder 5MHz) für
- Eine direkte Verbindung zum TDA8290 (IF Demodulator) oder der SAA7131 (IF-Demodulator und Video-Decoder) oder Kanaldecoder
- Voll integrierte Oszillatoren ohne externe Komponenten
- Vollständig integrierte Selektivität
- Crystal Oszillator Ausgangspuffer (16MHz), um den IF-Demodulator zu fahren Und digitaler Decoder und gelegentlich ein anderer Tuner
- Reichweite von einer Umgebungstemperatur von -20 ° C bis max Umgebungstemperatur mit Tjmax kompatibel DVB-S Abschnitt
- Direkte Umwandlungsdemodulation für QPSK und 8PSK (Zero IF)
- 950 bis 2.175 MHz Frequenzbereich
- +3,3 V DC Versorgungsspannung (keine 5 V oder 30 V Versorgung erforderlich)
- Niedrige Leistung (<600mW)
- Vollphasengeräusch voll integrierter Oszillator
- Kostenoptimierte Anwendung
- Hochpegeleingang - -70 bis 0 dBm @ 75 _ Eingangsimpedanz
- Geräuscharmer HF-Eingang (integrierter LNA)
- Hohe AGC-Baureihe mit hoher AGC-Linearität
- Optimierte Schnittstelle mit den digitalen Satelliten-Demodulatoren von Philips
Unterstützt DVB-T Weltweite TV-Sendung PAL, B / G / D / K / I & SECAM L / L ' Kanlabdeckung Bandfrequenz(MHz)
- Niedrigband 48,25 bis 158.000 MHz
- Mittleres Band 160.00 bis 442.00 MHz
- Hochband 442,00 bis 863,25 MHz
- Abdeckung auf 45,75 MHz (CH A für Irland) Unterstützt DVB-S:
- Kanalabdeckung 950MHz bis 2175MHz Frequenzbereich
- Digital Video Broadcasting (DVB) QPSK Demodulation
- DiSEqC 1.x Unterstützung
Lieferumfang
Medion TV, DVB-T, DVB-S Kombi Karte - ohne weiteres Zubehör * gebraucht *

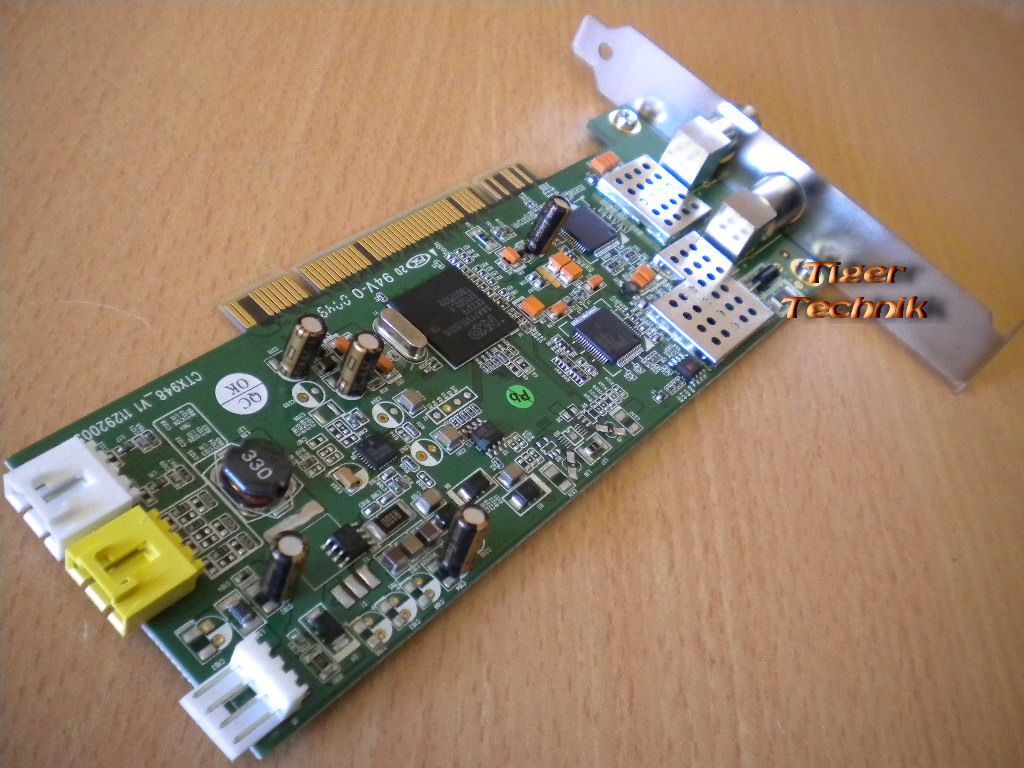

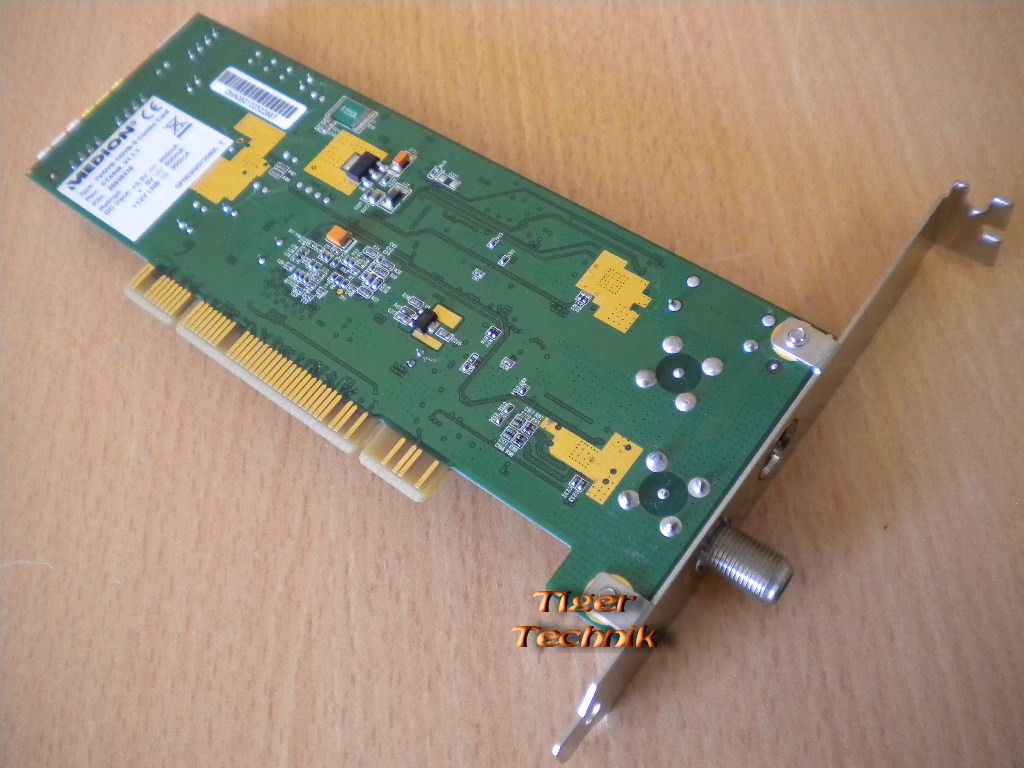

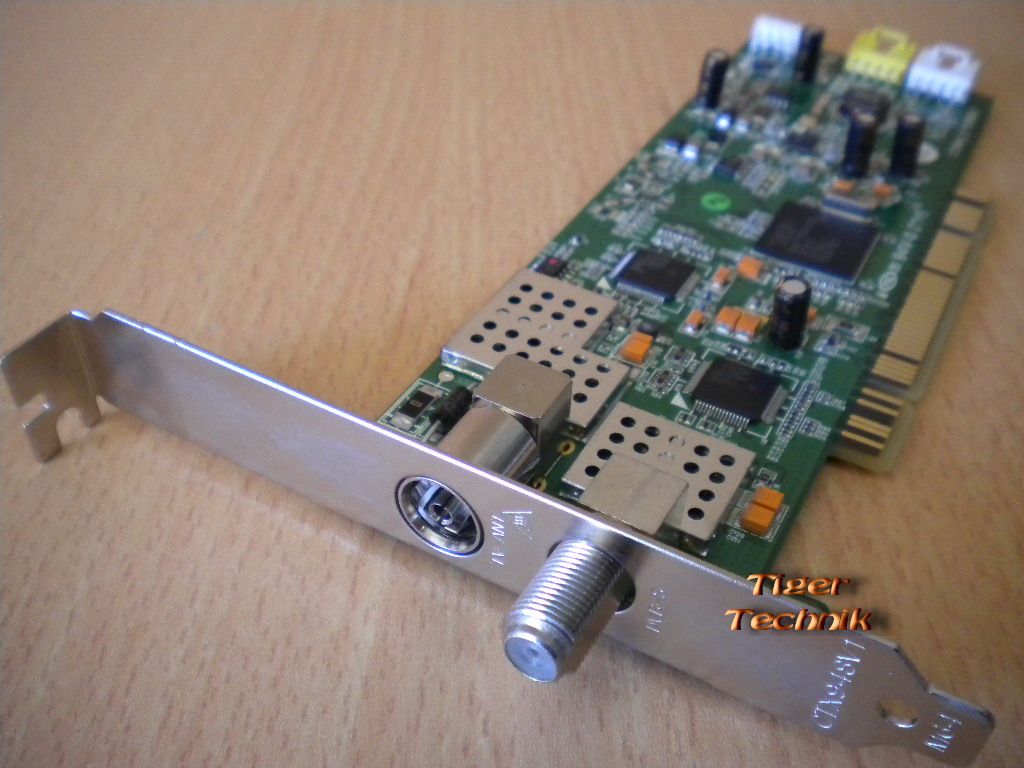

Abbildung ähnlich
